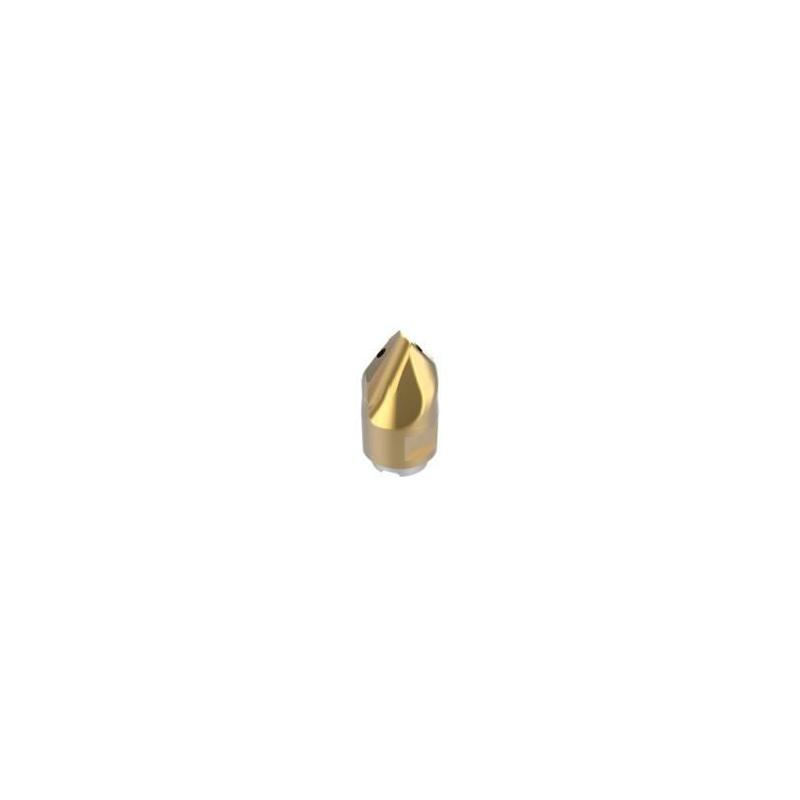

MP10-10006C90Z2-M03 F40M Hlavičky Minimaster frézovací/srážecí/navrtávací

Parametry

Čistá hmotnost [kg]

0.0083

Třída řezného materiálu

F40M

Utahovací moment

11.0 Nm

Objednací kód produktu

MP10-10006C90Z2-M03

Označení produktu ansi

MP10-10006C90Z2-M03

Item style code

303-03

Číslo položky

02880957

Počet břitů

1

Připojení - strana stroje

MP10

Typ třídy

Carbide PVD

Efektivní délka řezné hrany [mm]

7.1

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

16.0

Axiální úhel čela [deg]

10.0

Max. hloubka řezu [mm]

4.6

Max. hloubka řezu v bočním směru posuvu [mm]

4.6

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

10.0

Průměr stykové plochy ze strany stroje [mm]

9.6

Radiální úhel čela [deg]

6.7

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Max. hloubka řezu v čelním směru posuvu [mm]

4.6

Šířka rohového sražení [mm]

4.7

Úhel rohového sražení [deg]

45.0

Vrcholový úhel [deg]

90.0

Délka špičky [mm]

4.6
