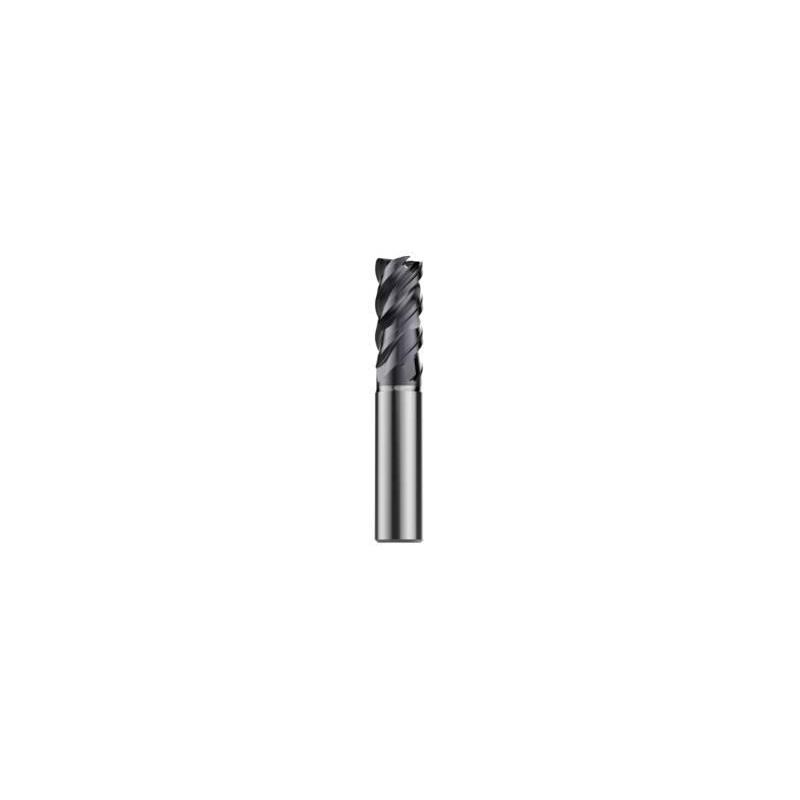

JS554160E2R600.0Z4-SIRA Fréza monolitní karbidová Jabro-Solid2

Parametry

Čistá hmotnost [kg]

0.22

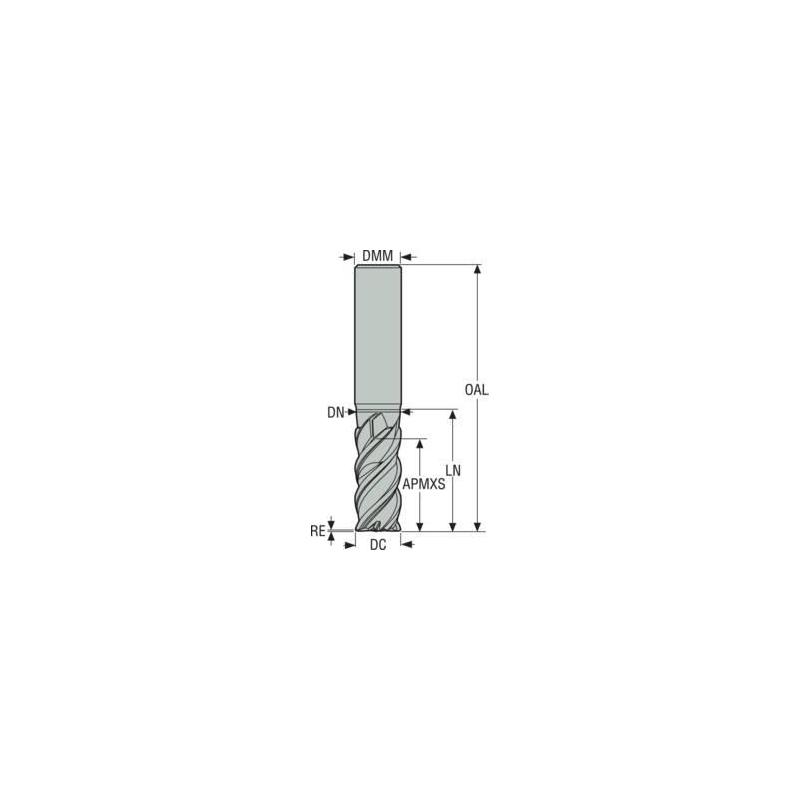

Celková délka

92.0 mm

Počet řezných hran

4

Tvar nástroje

E

Směr řezu [řez]

Right

Objednací kód produktu

JS554160E2R600.0Z4-SIRA

Označení produktu ansi

JS554160E2R600.0Z4-SIRA

Item style code

303-02

Číslo položky

03093685

Počet břitů

4

Typová řada nástroje

JS554

Typ řezné geometrie, technický

JS554

Datamatrix on item

0

Typ třídy

Carbide-SIRA

Teoretická délka břitu [mm]

34.0

Efektivní délka řezné hrany [mm]

34.0

Rohový rádius [mm]

6.0

Průměr stopky / otvoru pro trn [mm]

16.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

92.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

5.0

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

10.0

Max. hloubka řezu [mm]

34.0

Max. hloubka řezu v bočním směru posuvu [mm]

34.0

Obráběcí průměr [mm]

16.0

Radiální úhel čela [deg]

8.0

Materiál řezného prvku

CARBIDE

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

3.2

Maximální průměr otvoru pro šroubovou interpolaci [mm]

19.4

Minimální průměr otvoru pro šroubovou interpolaci [mm]

20.8

Úhel šroubovice břitů [deg]

10.0

Směr šroubovice břitů

RIGHT

Možnosti řezu do středu

1

Povlak řezného prvku

SIRON-A

Spodní tolerance obráběcího průměru [mm]

-0.05

Horní tolerance obráběcího průměru [mm]

-0.032

Kanálky vnitřního chlazení

No

Minimální upínací délka [mm]

48.0

Délkové varianty dle katalogu

2

Počet obvodových břitů

4

Záběrový úhel nástroje [deg]

0.0

Axiální házení [mm]

0.01

Radiální házení [mm]

0.01

Průměr krčku [mm]

15.2

Délka krčku [mm]

42.0

Délka krčku 1 [mm]

42.0

Úhel krčku [deg]

0.0
