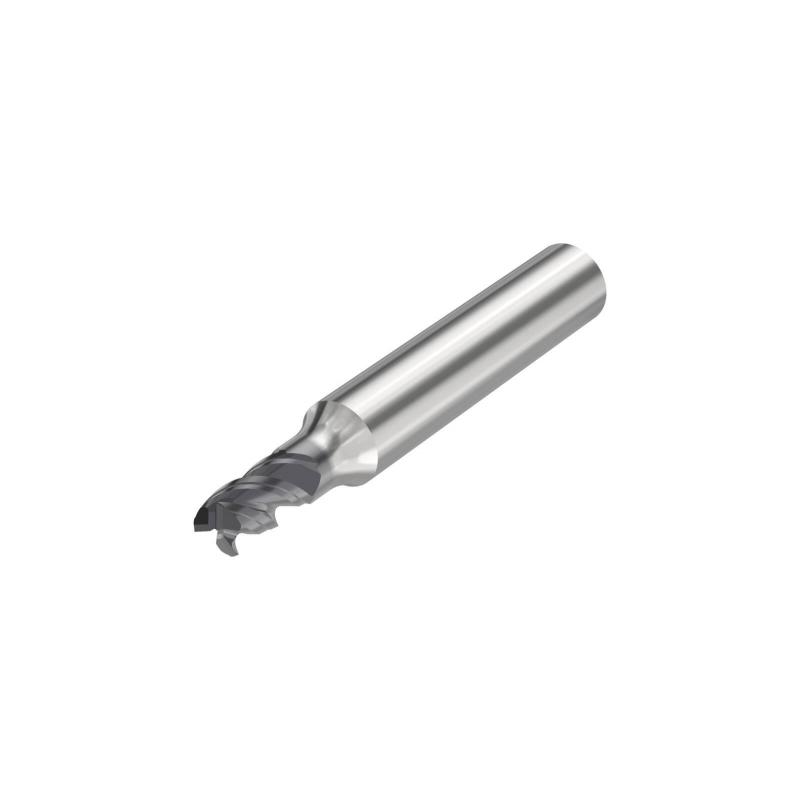

JS553030F1C.0Z3-SIRA -

Parametry

Čistá hmotnost [kg]

0.0164

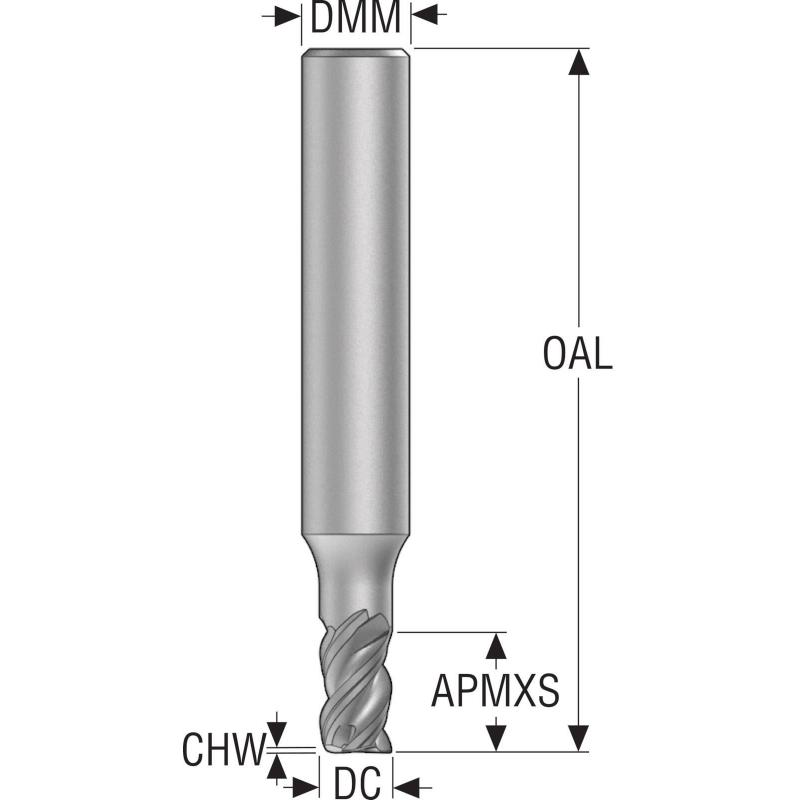

Celková délka

40.0 mm

Počet řezných hran

3

Tvar nástroje

F

Směr řezu [řez]

Right

Objednací kód produktu

JS553030F1C.0Z3-SIRA

Označení produktu ansi

JS553030F1C.0Z3-SIRA

Item style code

303-02

Číslo položky

10041467

Počet břitů

3

Typová řada nástroje

JS553

Typ řezné geometrie, technický

JS553

Datamatrix on item

0

Typ třídy

Carbide-SIRA

Teoretická délka břitu [mm]

4.0

Efektivní délka řezné hrany [mm]

4.0

Průměr stopky / otvoru pro trn [mm]

6.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

91.5

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

10.0

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

48.0

Max. hloubka řezu [mm]

4.0

Max. hloubka řezu v bočním směru posuvu [mm]

4.0

Obráběcí průměr [mm]

3.0

Radiální úhel čela [deg]

8.0

Materiál řezného prvku

XMG

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Max. hloubka řezu v čelním směru posuvu [mm]

0.6

Maximální průměr otvoru pro šroubovou interpolaci [mm]

5.9265

Minimální průměr otvoru pro šroubovou interpolaci [mm]

3.9

Úhel šroubovice břitů [deg]

48

Směr šroubovice břitů

RIGHT

Šířka rohového sražení [mm]

0.035

Úhel rohového sražení [deg]

45.0

Možnosti řezu do středu

1

Povlak řezného prvku

SIRON-A

Spodní tolerance obráběcího průměru [mm]

-0.024

Horní tolerance obráběcího průměru [mm]

-0.014

Kanálky vnitřního chlazení

No

Minimální upínací délka [mm]

30.0

Délkové varianty dle katalogu

1

Počet obvodových břitů

3

Záběrový úhel nástroje [deg]

0.0

Axiální házení [mm]

0.01

Radiální házení [mm]

0.01

Průměr krčku [mm]

3.05

Délka krčku [mm]

6.0

Délka krčku 1 [mm]

6.0

Spodní tolerance šířky rohového sražení [mm]

0.0

Horní tolerance šířky rohového sražení [mm]

0.01

Počet efektivních čelních břitů

3

Třída přesnosti obráběcího průměru

E7
