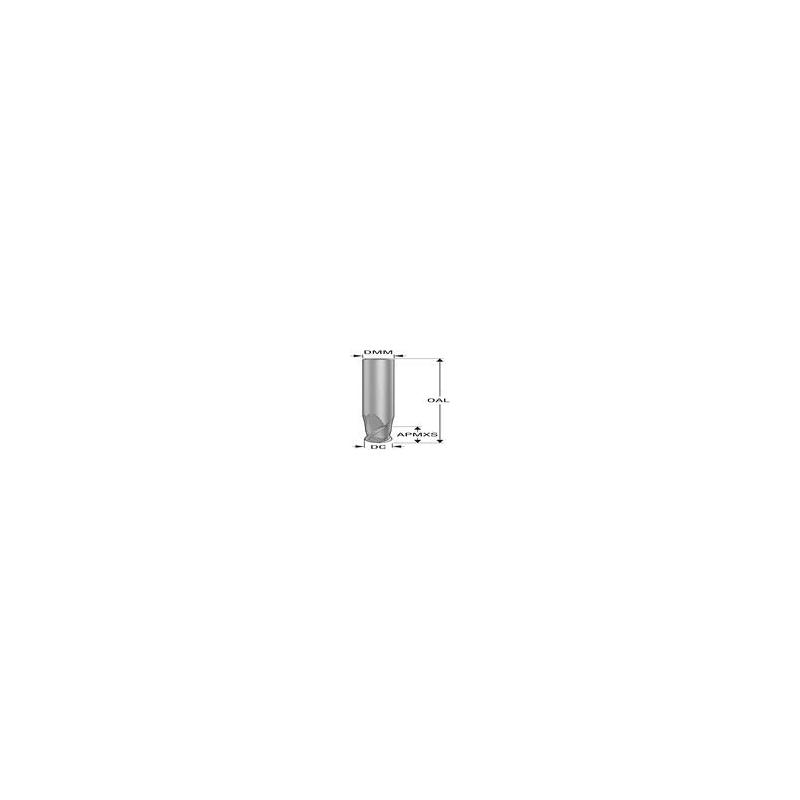

JHB970080D2B.0Z2 SIRA -

Parametry

Čistá hmotnost [kg]

0.04

Celková délka

75.0 mm

Třída řezného materiálu

SIRA

Počet řezných hran

2

Tvar nástroje

D

Směr řezu [řez]

Right

Objednací kód produktu

JHB970080D2B.0Z2

Označení produktu ansi

JHB970080D2B.0Z2

Item style code

303-06

Číslo položky

10072070

Počet břitů

2

Typová řada nástroje

JHB970

Typ řezné geometrie, technický

JHB970

Typ třídy

Carbide-SIRA

Teoretická délka břitu [mm]

12.0

Efektivní délka řezné hrany [mm]

12.0

Rohový rádius [mm]

3.985

Průměr stopky / otvoru pro trn [mm]

8.0

Ortogonální úhel čela [deg]

8.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

2.5

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

30.0

Max. hloubka řezu [mm]

12.0

Max. hloubka řezu v bočním směru posuvu [mm]

12.0

Obráběcí průměr [mm]

8.0

Radiální úhel čela [deg]

8.0

Materiál řezného prvku

HMG

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Max. hloubka řezu v čelním směru posuvu [mm]

2.4

Maximální průměr otvoru pro šroubovou interpolaci [mm]

14.4

Minimální průměr otvoru pro šroubovou interpolaci [mm]

10.4

Úhel šroubovice břitů [deg]

30

Směr šroubovice břitů

RIGHT

Možnosti řezu do středu

1

Povlak řezného prvku

SIRON-A

Spodní tolerance obráběcího průměru [mm]

-0.04

Horní tolerance obráběcího průměru [mm]

-0.02

Kanálky vnitřního chlazení

0

Minimální upínací délka [mm]

36.0

Délkové varianty dle katalogu

2

Počet obvodových břitů

2

Rádius profilu [mm]

3.985

Záběrový úhel nástroje [deg]

0.0

Axiální házení [mm]

0.01

Radiální házení [mm]

0.01

Počet efektivních čelních břitů

2

Třída přesnosti obráběcího průměru

E7
