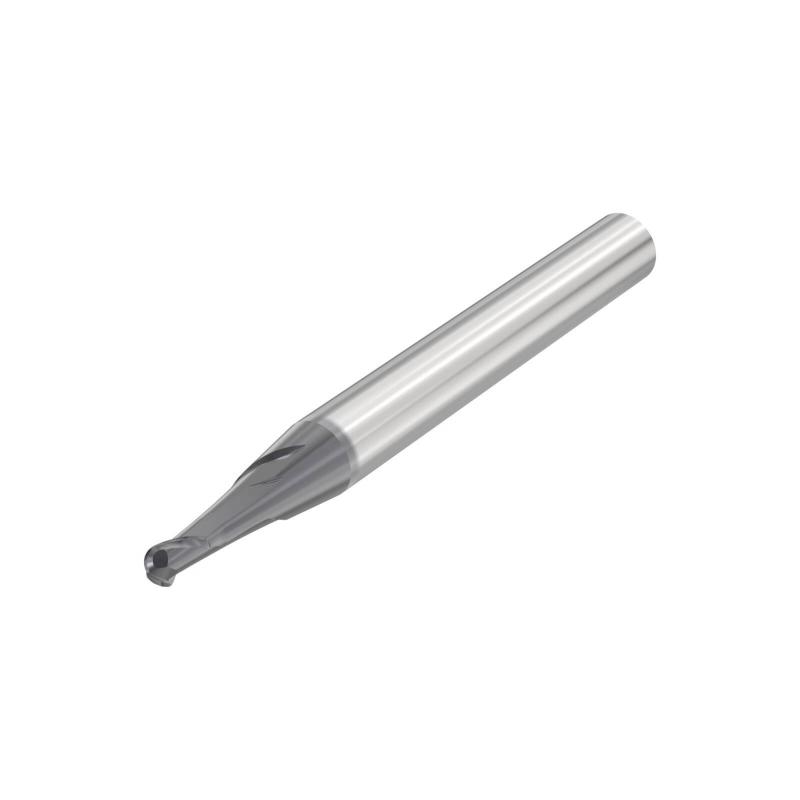

JHB970035G2B.0Z2 SIRA -

Parametry

Čistá hmotnost [kg]

0.02

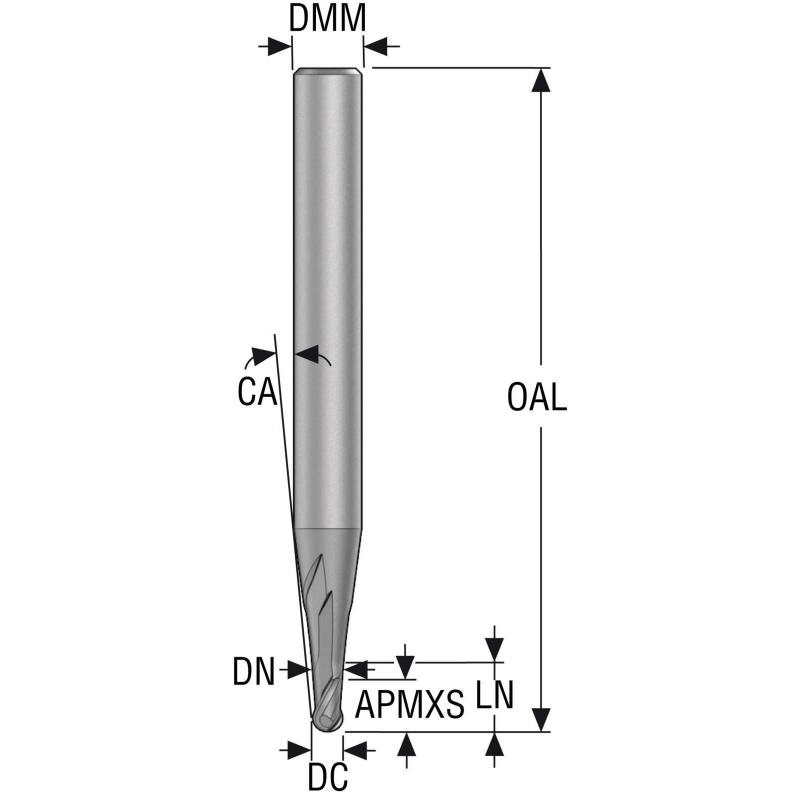

Celková délka

60.0 mm

Třída řezného materiálu

SIRA

Počet řezných hran

2

Tvar nástroje

G

Směr řezu [řez]

Right

Objednací kód produktu

JHB970035G2B.0Z2

Označení produktu ansi

JHB970035G2B.0Z2

Item style code

303-06

Číslo položky

10072066

Počet břitů

2

Typová řada nástroje

JHB970

Typ řezné geometrie, technický

JHB970

Typ třídy

Carbide-SIRA

Teoretická délka břitu [mm]

5.0

Efektivní délka řezné hrany [mm]

5.0

Rohový rádius [mm]

1.735

Průměr stopky / otvoru pro trn [mm]

6.0

Ortogonální úhel čela [deg]

8.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

2.5

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

30.0

Max. hloubka řezu [mm]

5.0

Max. hloubka řezu v bočním směru posuvu [mm]

5.0

Obráběcí průměr [mm]

3.5

Radiální úhel čela [deg]

8.0

Materiál řezného prvku

HMG

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Max. hloubka řezu v čelním směru posuvu [mm]

1.05

Maximální průměr otvoru pro šroubovou interpolaci [mm]

6.3

Minimální průměr otvoru pro šroubovou interpolaci [mm]

4.55

Úhel šroubovice břitů [deg]

30

Směr šroubovice břitů

RIGHT

Možnosti řezu do středu

1

Povlak řezného prvku

SIRON-A

Spodní tolerance obráběcího průměru [mm]

-0.04

Horní tolerance obráběcího průměru [mm]

-0.02

Kanálky vnitřního chlazení

0

Minimální upínací délka [mm]

36.0

Délkové varianty dle katalogu

2

Počet obvodových břitů

2

Rádius profilu [mm]

1.735

Záběrový úhel nástroje [deg]

0.0

Axiální házení [mm]

0.01

Radiální házení [mm]

0.01

Kolizní úhel [deg]

4.5

Průměr krčku [mm]

3.2

Délka krčku [mm]

7.0

Délka krčku 1 [mm]

7.0

Úhel krčku [deg]

0.0

Max. pracovní hloubka / 0 stupňů [mm]

7.0

Max. pracovní hloubka / 0.5 stupně [mm]

8.8

Max. pracovní hloubka / 1 stupeň [mm]

9.4

Max. pracovní hloubka / 1.5 stupně [mm]

10.0

Max. pracovní hloubka / 2 stupně [mm]

10.7

Max. pracovní hloubka / 3 stupně [mm]

12.8

Počet efektivních čelních břitů

2

Třída přesnosti obráběcího průměru

E7
