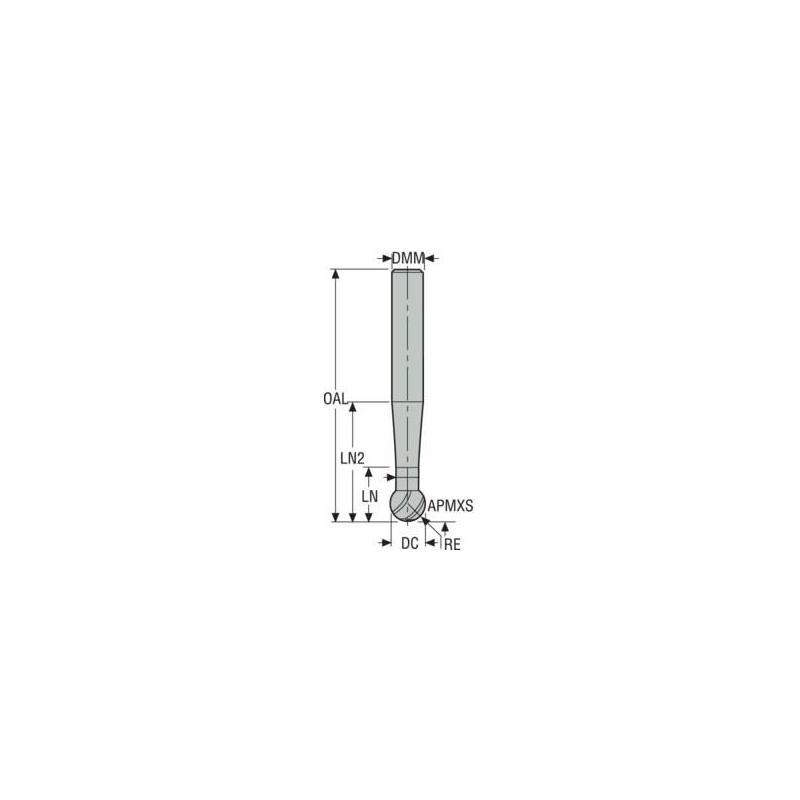

460120-HEMI Fréza monolitní karbidová Jabro Tornado

Parametry

Čistá hmotnost [kg]

0.173

Celková délka

125.0 mm

Třída řezného materiálu

UNSPEC

Počet řezných hran

2

Tvar nástroje

E

Směr řezu [řez]

Right

Objednací kód produktu

460120-HEMI

Označení produktu ansi

460120-HEMI

Item style code

303-12

Číslo položky

00040380

Počet břitů

2

Typová řada nástroje

JH460

Typ řezné geometrie, technický

JH460

Typ třídy

Carbide-HEMI

Teoretická délka břitu [mm]

9.4

Efektivní délka řezné hrany [mm]

9.4

Rohový rádius [mm]

6.0

Průměr stopky / otvoru pro trn [mm]

12.0

Ortogonální úhel čela [deg]

14.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

40.0

Max. hloubka řezu [mm]

9.4

Max. hloubka řezu v bočním směru posuvu [mm]

9.4

Obráběcí průměr [mm]

12.0

Radiální úhel čela [deg]

14.0

Materiál řezného prvku

CARBIDE

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Maximální průměr otvoru pro šroubovou interpolaci [mm]

21.6

Minimální průměr otvoru pro šroubovou interpolaci [mm]

15.6

Úhel šroubovice břitů [deg]

40.0

Směr šroubovice břitů

RIGHT

Možnosti řezu do středu

1

Povlak řezného prvku

HEMI

Spodní tolerance obráběcího průměru [mm]

-0.06

Horní tolerance obráběcího průměru [mm]

-0.02

Kanálky vnitřního chlazení

No

Minimální upínací délka [mm]

45.0

Délkové varianty dle katalogu

2

Počet obvodových břitů

2

Axiální házení [mm]

0.0

Radiální házení [mm]

0.01

Průměr krčku [mm]

6.0

Délka krčku [mm]

17.2

Délka krčku 1 [mm]

17.2

Úhel krčku [deg]

0.0

Délka krčku 2 [mm]

35.3

Prostorový úhel [deg]

250.0
