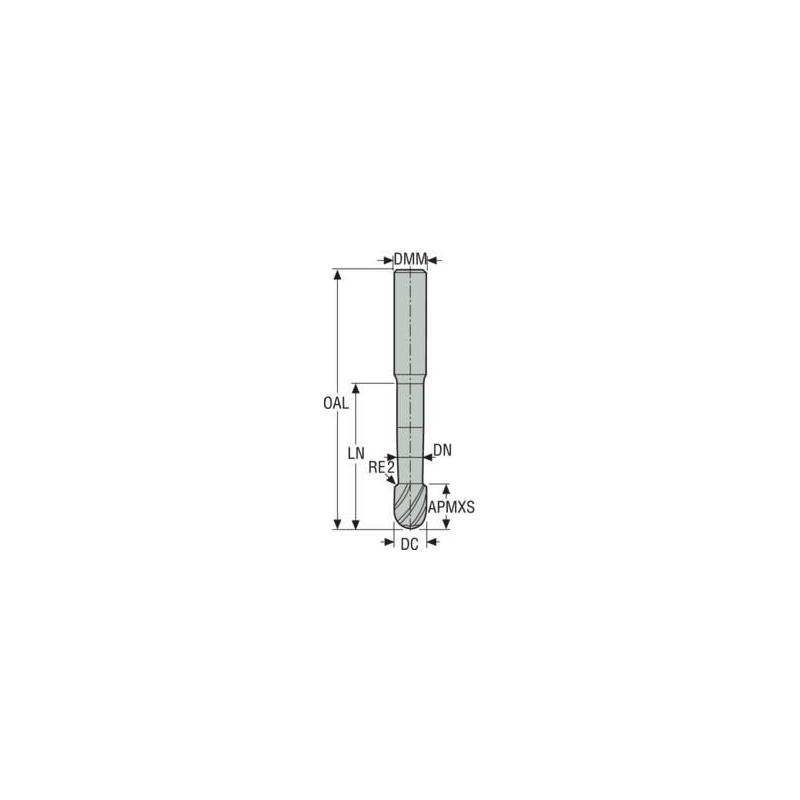

450200-MEGA-T Fréza monolitní karbidová Jabro Tornado

Parametry

Čistá hmotnost [kg]

0.37

Celková délka

100.0 mm

Třída řezného materiálu

UNSPEC

Počet řezných hran

2

Tvar nástroje

E

Směr řezu [řez]

Right

Objednací kód produktu

450200-MEGA-T

Označení produktu ansi

450200-MEGA-T

Item style code

303-06

Číslo položky

00023053

Počet břitů

2

Typová řada nástroje

JH450

Typ řezné geometrie, technický

JH450

Typ třídy

Carbide-MT

Teoretická délka břitu [mm]

17.0

Efektivní délka řezné hrany [mm]

17.0

Rohový rádius [mm]

10.0

Průměr stopky / otvoru pro trn [mm]

20.0

Ortogonální úhel čela [deg]

14.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

30.0

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

50.0

Max. hloubka řezu [mm]

17.0

Max. hloubka řezu v bočním směru posuvu [mm]

17.0

Obráběcí průměr [mm]

20.0

Radiální úhel čela [deg]

18.0

Materiál řezného prvku

CARBIDE

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Max. hloubka řezu v čelním směru posuvu [mm]

4.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

36.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

26.0

Úhel šroubovice břitů [deg]

50.0

Směr šroubovice břitů

RIGHT

Možnosti řezu do středu

1

Povlak řezného prvku

MEGA-T

Spodní tolerance obráběcího průměru [mm]

-0.04

Horní tolerance obráběcího průměru [mm]

-0.02

Kanálky vnitřního chlazení

No

Minimální upínací délka [mm]

50.0

Délkové varianty dle katalogu

2

Počet obvodových břitů

2

Rádius profilu [mm]

19.985

Záběrový úhel nástroje [deg]

0.0

Axiální házení [mm]

0.0

Radiální házení [mm]

0.01

Průměr krčku [mm]

18.0

Délka krčku [mm]

50.0

Délka krčku 1 [mm]

50.0

Úhel krčku [deg]

5.321

Rohový rádius 2 [mm]

4.0
