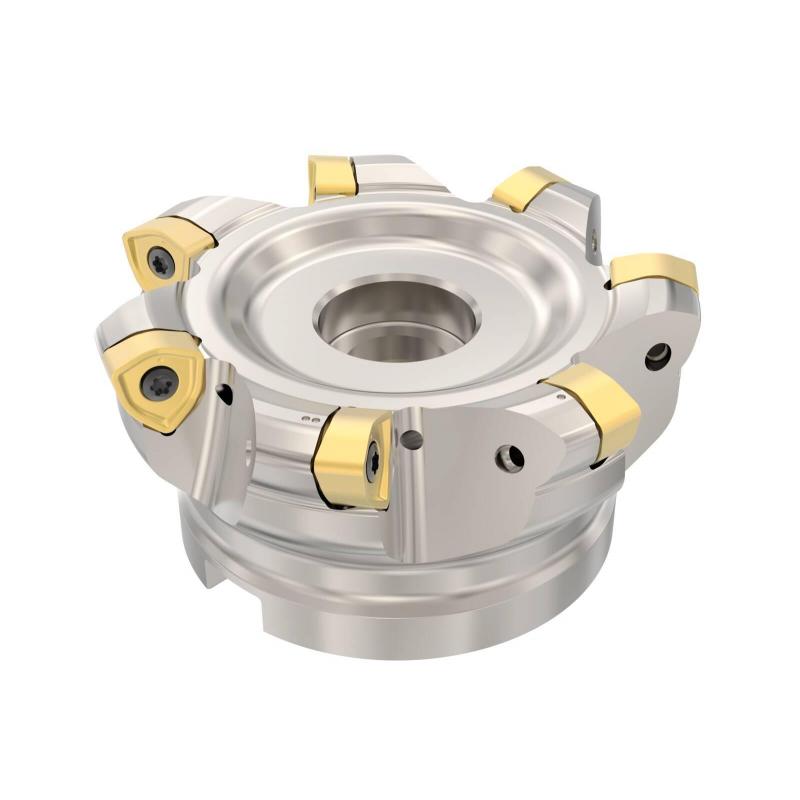

R220.21-0100-R230.7A Fréza (těleso) kopírovací
U dodavatele
Expedice do 3 dnů
Čas dodání je na dotaz
28 798,00 Kč
23 800,00 Kč bez DPH
SC-02950391
SC-02950391
Parametry
- Čistá hmotnost [kg]
- 1.4825
- Maximální otáčky
- 8600 rpm
- Objednací kód produktu
- R220.21-0100-R230.7A
- Označení produktu ansi
- R220.21-0100-R230.7A
- Item style code
- 308-01
- Číslo položky
- 02950391
- Pocket seat code of the cutter
- 218.21-230
- Datamatrix on item
- 0
- Kód tvaru destičky
- 218.21
- Velikost lůžka pro břitovou destičku
- 230
- Připojení - strana obrobku
- 218.21-230
- Maximální obráběný průměr [mm]
- 100.0
- Kód provedení vstupu chladiva
- 1
- Vlastnosti dodávky chladiva
- 1
- Ortogonální úhel čela [deg]
- -11.0
- Úhel nastavení ostří nástroje [deg]
- 21.15
- Úhel nastavení ostří v čelním směru posuvu [deg]
- 21.0
- Úhel nastavení ostří v bočním směru posuvu [deg]
- 21.0
- Funkční délka [mm]
- 50.0
- Max. úhel zafrézování [deg]
- 0.3
- Typ upnutí
- Arbor
- Axiální úhel čela [deg]
- -6.5
- Max. hloubka řezu [mm]
- 1.8
- Max. hloubka řezu v bočním směru posuvu [mm]
- 1.8
- Hloubka unášecí drážky [mm]
- 8.0
- Cutting pitch density [close]
- Normal
- Kód provedení výstupu chladiva
- 3
- Obráběcí průměr [mm]
- 85.6
- Průměr centrálního otvoru [mm]
- 32.0
- Průměr stykové plochy ze strany stroje [mm]
- 77.0
- Radiální úhel čela [deg]
- -11.0
- Šířka unášecí drážky [mm]
- 14.4
- Materiál řezného prvku
- 819B (35NCD16) 47HRc
- Počet efektivních obvodových břitů
- 7
- Celkový počet funkčních břitů nástroje
- 7
- Max. hloubka řezu v čelním směru posuvu [mm]
- 10.0
- Maximální průměr otvoru pro šroubovou interpolaci [mm]
- 198.0
- Minimální průměr otvoru pro šroubovou interpolaci [mm]
- 185.6
- Tool item surface treatment
- Nickel coating
- Programovací rádius [mm]
- 3.3
- Tloušťka neodřezané vrstvy [mm]
- 0.89
