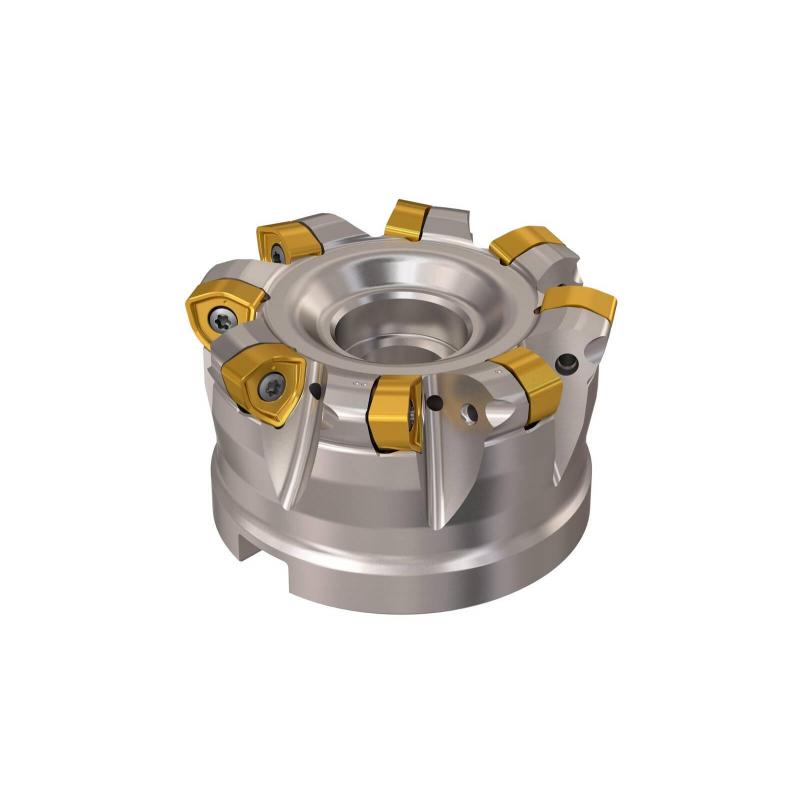

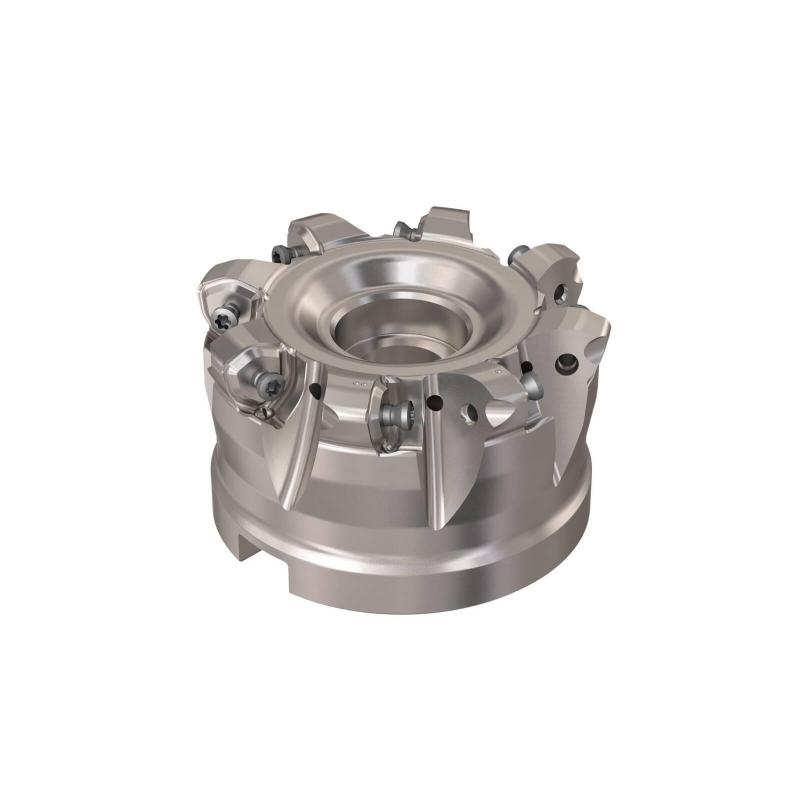

R220.21-0084-R230.8A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

1.2312

Maximální otáčky

9400 rpm

Objednací kód produktu

R220.21-0084-R230.8A

Označení produktu ansi

R220.21-0084-R230.8A

Item style code

308-01

Číslo položky

02826558

Pocket seat code of the cutter

218.21-230

Datamatrix on item

0

Kód tvaru destičky

218.21

Velikost lůžka pro břitovou destičku

230

Připojení - strana obrobku

218.21-230

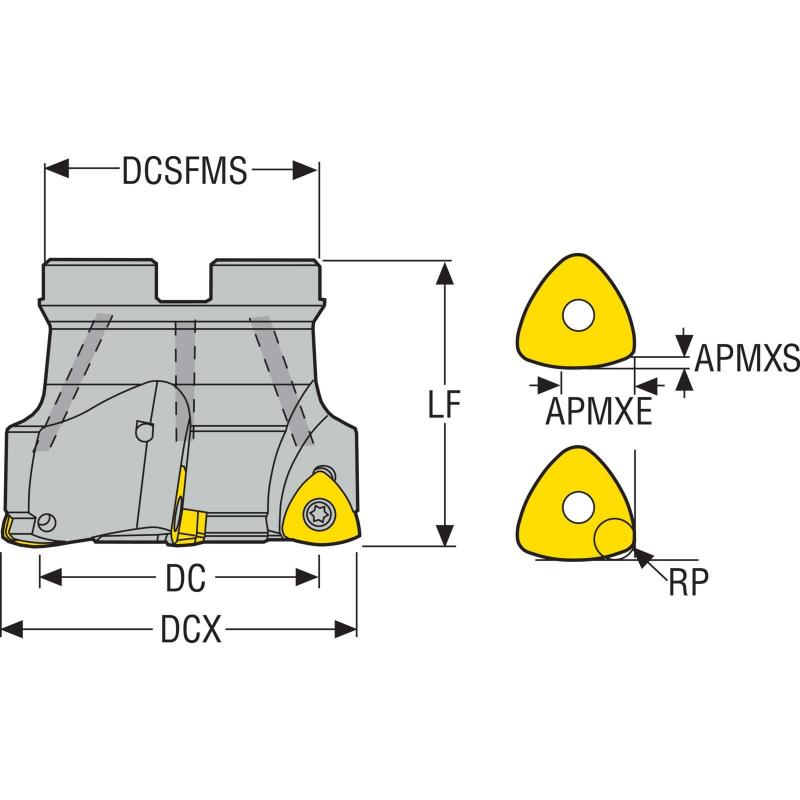

Maximální obráběný průměr [mm]

84.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-13.0

Úhel nastavení ostří nástroje [deg]

21.3

Úhel nastavení ostří v čelním směru posuvu [deg]

21.0

Úhel nastavení ostří v bočním směru posuvu [deg]

21.0

Funkční délka [mm]

50.0

Max. úhel zafrézování [deg]

0.4

Typ upnutí

Arbor

Axiální úhel čela [deg]

-6.5

Max. hloubka řezu [mm]

1.8

Max. hloubka řezu v bočním směru posuvu [mm]

1.8

Hloubka unášecí drážky [mm]

8.0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

69.6

Průměr centrálního otvoru [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

77.0

Radiální úhel čela [deg]

-13.0

Šířka unášecí drážky [mm]

14.4

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

8

Celkový počet funkčních břitů nástroje

8

Max. hloubka řezu v čelním směru posuvu [mm]

10.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

166.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

153.6

Tool item surface treatment

Nickel coating

Programovací rádius [mm]

3.32

Tloušťka neodřezané vrstvy [mm]

0.87
