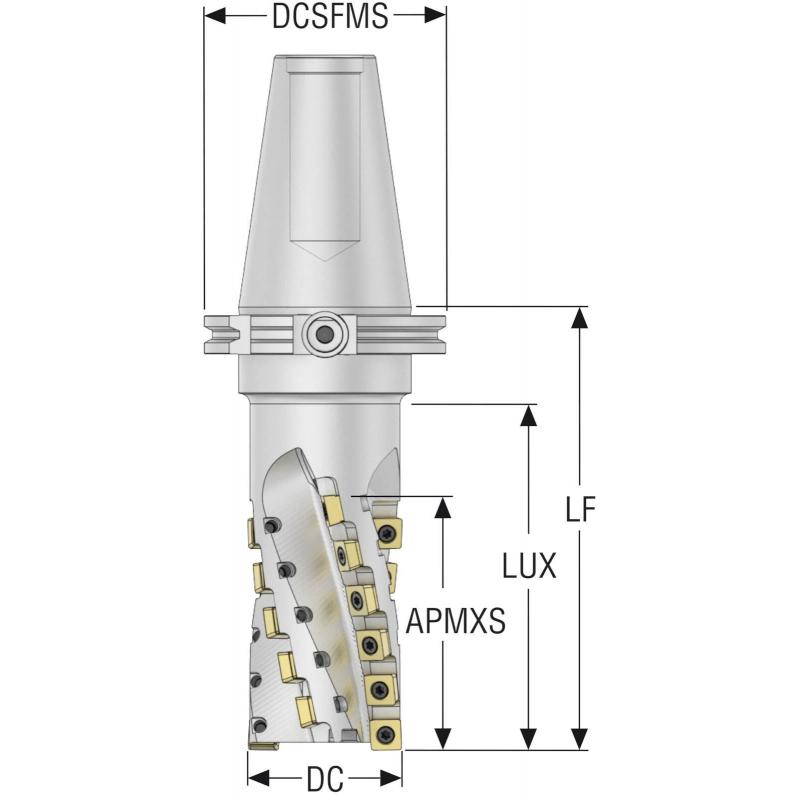

R215.59-CV50080061-12.4B -

Parametry

Čistá hmotnost [kg]

4.92

Celková délka

217.85 mm

Maximální otáčky

6500 rpm

Objednací kód produktu

R215.59-CV50080061-12.4B

Označení produktu ansi

R215.59-CV50080061-12.4B

Item style code

307-07

Číslo položky

75007715

Počet břitů

4

Připojení - strana stroje

CV50

Pocket seat code of the cutter

AC.T1506 / SC.T1206

Datamatrix on item

0

Kód tvaru destičky

A / S

Velikost lůžka pro břitovou destičku

15 / 12

Připojení - strana obrobku

ACET1506 / ACMT1506 / SCET1206 / SCMT1206

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-4.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

116.2

Typ upnutí

CV50

Axiální úhel čela [deg]

-12.0

Max. hloubka řezu [mm]

61.0

Max. hloubka řezu v bočním směru posuvu [mm]

61.0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

80.0

Průměr stykové plochy ze strany stroje [mm]

97.45

Radiální úhel čela [deg]

-4.0

Materiál řezného prvku

819B (35NCD16) 41HRc + Nitriding

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

14

Tool item surface treatment

Black oxide

Směr šroubovice břitů

Left

Využitelná max. délka [mm]

96.35
