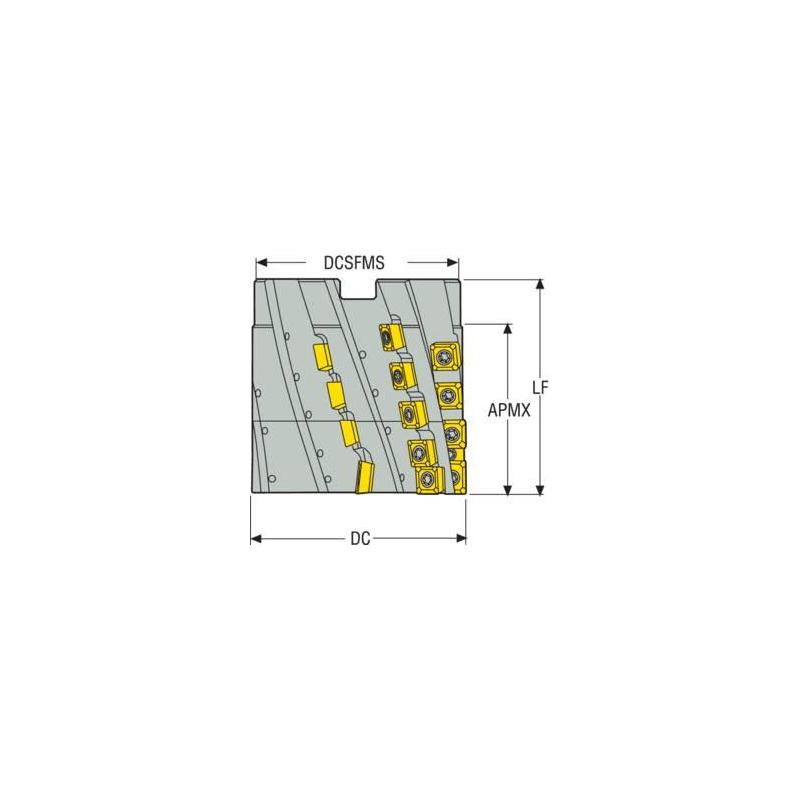

R220.59-00100077-12.6SR6 Fréza (těleso)

Parametry

Čistá hmotnost [kg]

4.381

Maximální otáčky

5800 rpm

Objednací kód produktu

R220.59-00100077-12.6SR6

Označení produktu ansi

R220.59-00100077-12.6SR6

Item style code

308-04

Číslo položky

75000247

Počet břitů

6

Pocket seat code of the cutter

AC.T1506 / SC.T1206

Datamatrix on item

0

Kód tvaru destičky

A / S

Velikost lůžka pro břitovou destičku

15 / 12

Připojení - strana obrobku

ACET1506 / ACMT1506 / SCET1206 / SCMT1206

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-14.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

100.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-7.0

Max. hloubka řezu [mm]

77.0

Max. hloubka řezu v bočním směru posuvu [mm]

77.0

Hloubka unášecí drážky [mm]

9.0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

100.0

Průměr centrálního otvoru [mm]

40.0

Průměr stykové plochy ze strany stroje [mm]

90.0

Radiální úhel čela [deg]

-14.0

Šířka unášecí drážky [mm]

16.4

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

24

Tool item surface treatment

Black oxide

Směr šroubovice břitů

Left
