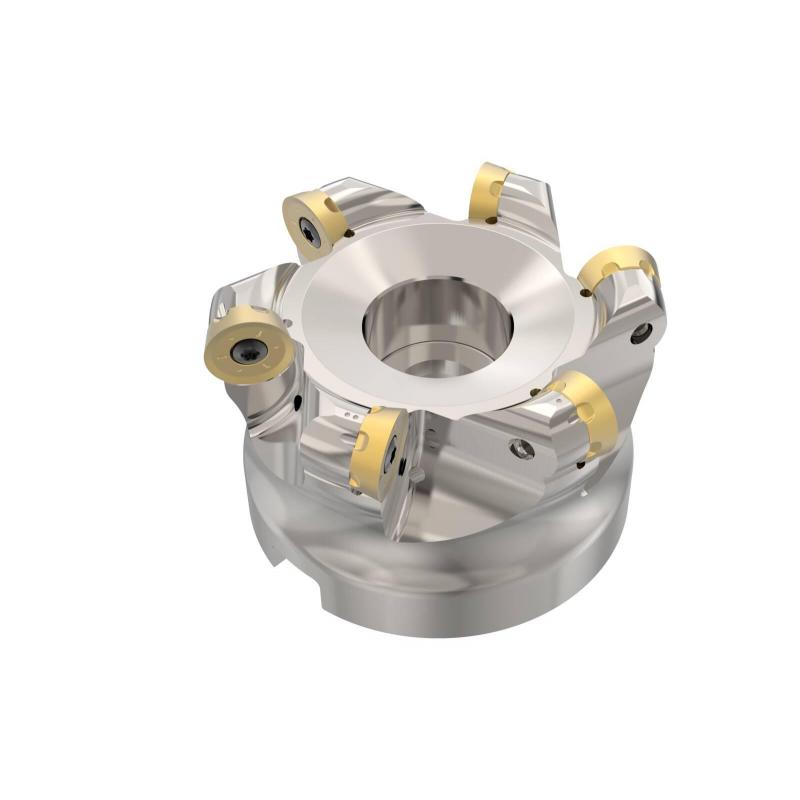

R220.29I-04.00-38-06A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

2.5

Maximální otáčky

4500 rpm

Objednací kód produktu

R220.29I-04.00-38-06A

Označení produktu ansi

R220.29I-04.00-38-06A

Item style code

308-01

Číslo položky

10005913

Datamatrix on item

0

Maximální obráběný průměr [mm]

101.6

Funkční délka [mm]

63.5

Max. úhel zafrézování [deg]

5.06

Typ upnutí

Arbor

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

9.5

Max. hloubka řezu v bočním směru posuvu [mm]

9.5

Hloubka unášecí drážky [mm]

9.7

Obráběcí průměr [mm]

82.7

Průměr centrálního otvoru [mm]

38.1

Průměr stykové plochy ze strany stroje [mm]

89.9

Radiální úhel čela [deg]

-4.0

Šířka unášecí drážky [mm]

16.0

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

9.5

Maximální průměr otvoru pro šroubovou interpolaci [mm]

201.2

Minimální průměr otvoru pro šroubovou interpolaci [mm]

184.3
