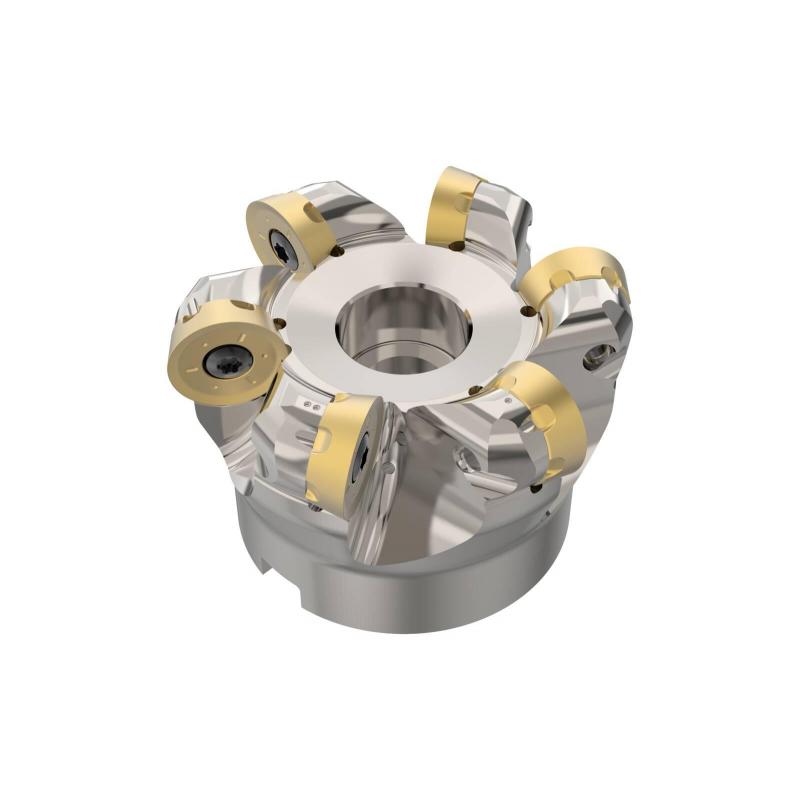

R220.29I-03.00-38-06A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

1.2

Maximální otáčky

5100 rpm

Objednací kód produktu

R220.29I-03.00-38-06A

Označení produktu ansi

R220.29I-03.00-38-06A

Item style code

308-01

Číslo položky

10005911

Datamatrix on item

0

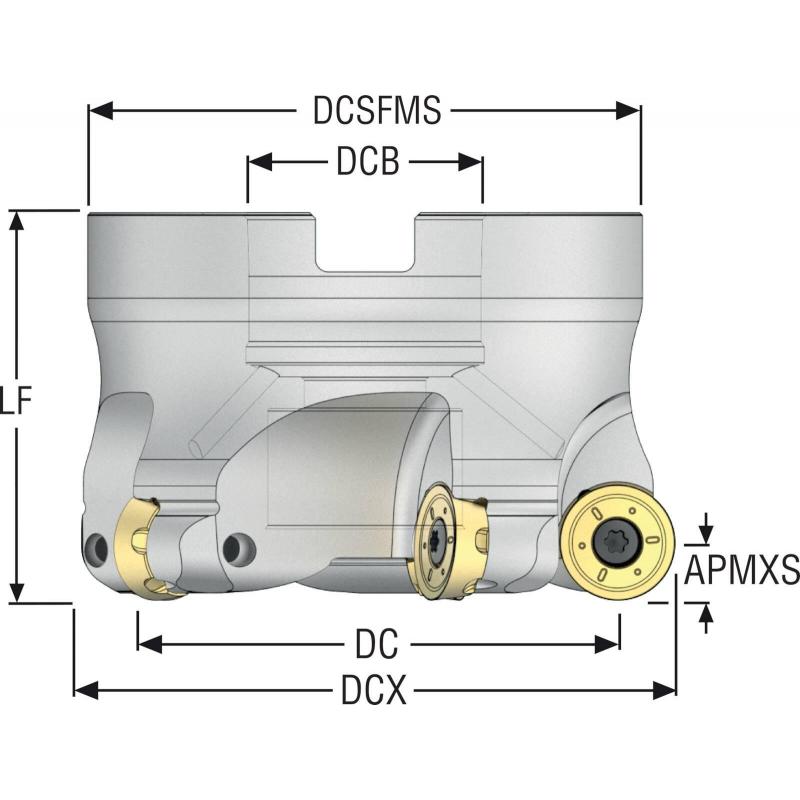

Maximální obráběný průměr [mm]

76.2

Funkční délka [mm]

50.8

Max. úhel zafrézování [deg]

7.69

Typ upnutí

Arbor

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

9.5

Max. hloubka řezu v bočním směru posuvu [mm]

9.5

Hloubka unášecí drážky [mm]

5.7

Obráběcí průměr [mm]

57.3

Průměr centrálního otvoru [mm]

25.4

Průměr stykové plochy ze strany stroje [mm]

58.15

Radiální úhel čela [deg]

-4.0

Šířka unášecí drážky [mm]

9.7

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

9.5

Maximální průměr otvoru pro šroubovou interpolaci [mm]

150.4

Minimální průměr otvoru pro šroubovou interpolaci [mm]

133.5
