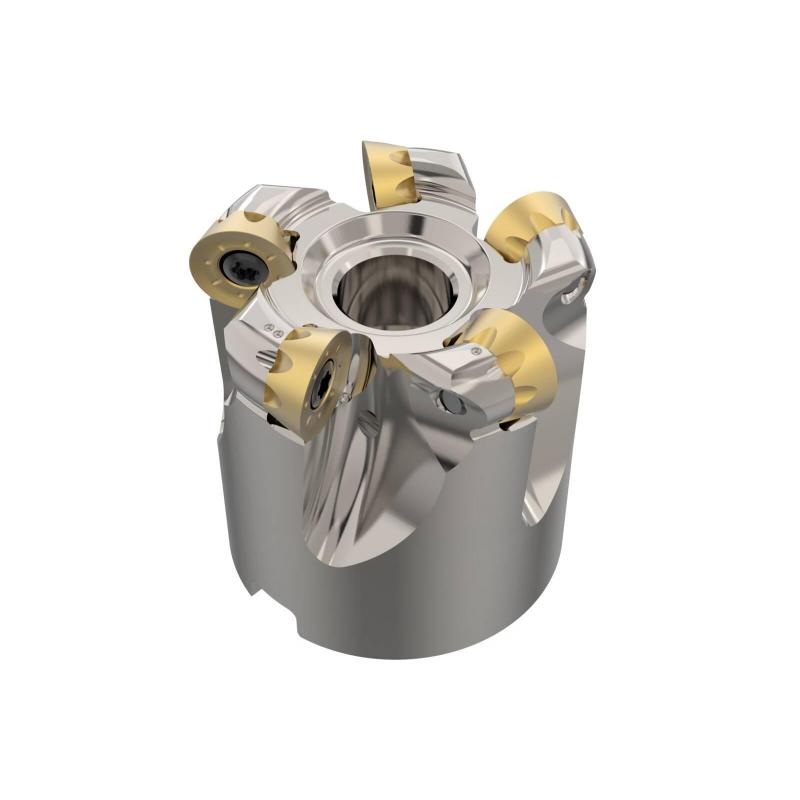

R220.29I-01.50-05.5A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.188

Maximální otáčky

14000 rpm

Objednací kód produktu

R220.29I-01.50-05.5A

Označení produktu ansi

R220.29I-01.50-05-5A

Item style code

308-01

Číslo položky

03278813

Datamatrix on item

0

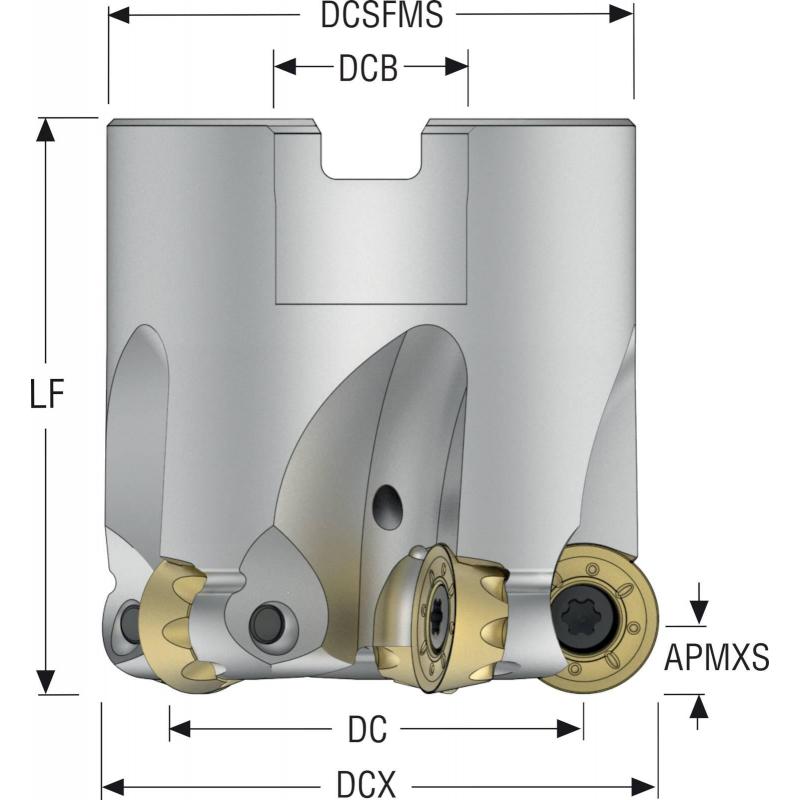

Maximální obráběný průměr [mm]

38.1

Funkční délka [mm]

38.1

Max. úhel zafrézování [deg]

6.5

Typ upnutí

Arbor

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

5.0

Max. hloubka řezu v bočním směru posuvu [mm]

5.0

Hloubka unášecí drážky [mm]

4.0

Obráběcí průměr [mm]

28.09

Průměr centrálního otvoru [mm]

12.7

Průměr stykové plochy ze strany stroje [mm]

34.0

Radiální úhel čela [deg]

0.0

Šířka unášecí drážky [mm]

6.55

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

5

Max. hloubka řezu v čelním směru posuvu [mm]

5.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

74.2

Minimální průměr otvoru pro šroubovou interpolaci [mm]

66.18
