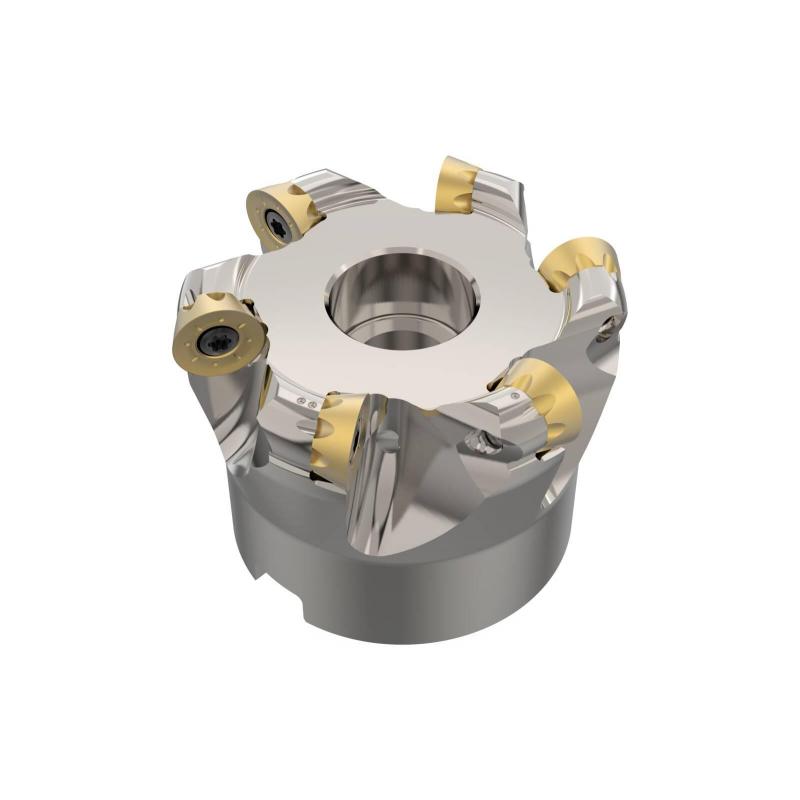

R220.29I-02.00-05.6A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.295

Maximální otáčky

12500 rpm

Objednací kód produktu

R220.29I-02.00-05.6A

Označení produktu ansi

R220.29I-02.00-05-6A

Item style code

308-01

Číslo položky

03278814

Datamatrix on item

0

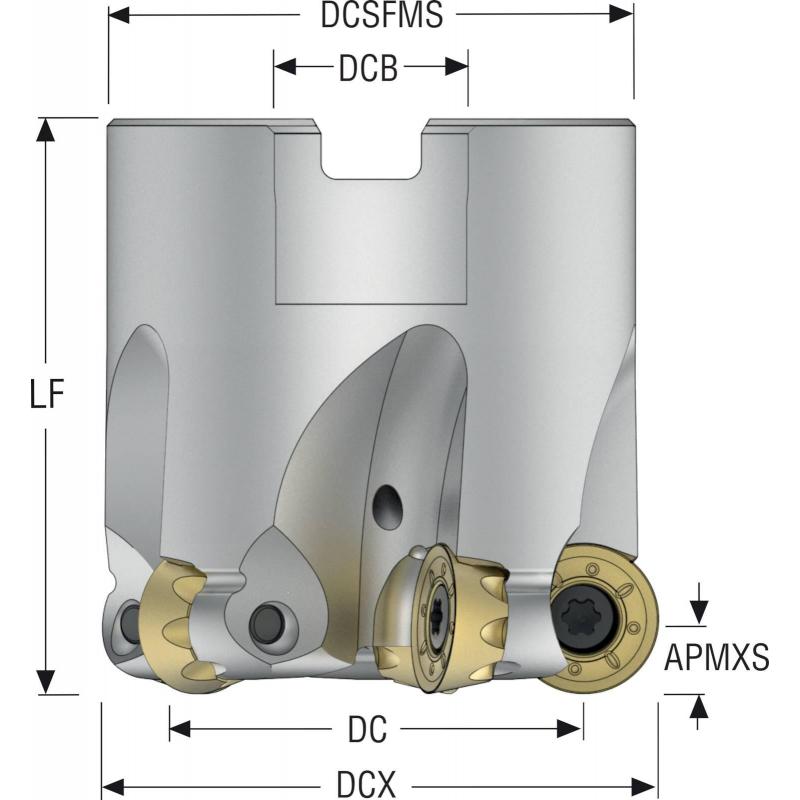

Maximální obráběný průměr [mm]

50.8

Funkční délka [mm]

38.1

Max. úhel zafrézování [deg]

4.2

Typ upnutí

Arbor

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

5.0

Max. hloubka řezu v bočním směru posuvu [mm]

5.0

Hloubka unášecí drážky [mm]

4.7

Obráběcí průměr [mm]

40.79

Průměr centrálního otvoru [mm]

19.05

Průměr stykové plochy ze strany stroje [mm]

41.0

Radiální úhel čela [deg]

0.0

Šířka unášecí drážky [mm]

8.15

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

5.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

99.6

Minimální průměr otvoru pro šroubovou interpolaci [mm]

91.58
