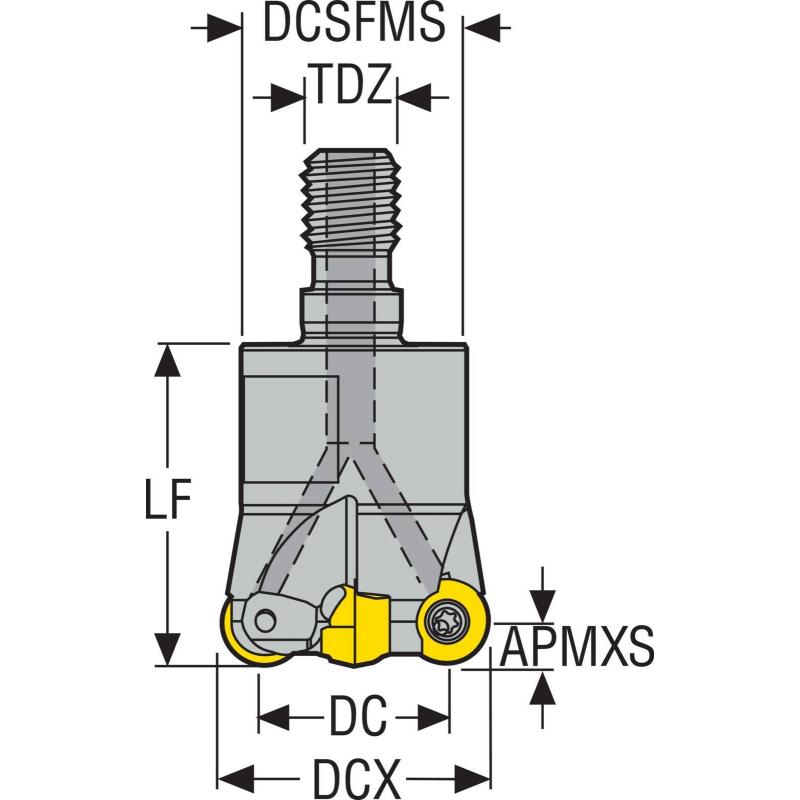

R217.29-1225.RE-04.4A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.085

Maximální otáčky

29000 rpm

Objednací kód produktu

R217.29-1225.RE-04.4A

Označení produktu ansi

R217.29-1225.RE-04.4A

Item style code

307-05

Číslo položky

00040297

Datamatrix on item

0

Velikost závitu

M12

Maximální obráběný průměr [mm]

25.0

Funkční délka [mm]

30.0

Max. úhel zafrézování [deg]

10.01

Typ upnutí

Combimaster

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

4.0

Max. hloubka řezu v bočním směru posuvu [mm]

4.0

Obráběcí průměr [mm]

17.0

Průměr stykové plochy ze strany stroje [mm]

23.0

Radiální úhel čela [deg]

-3.0

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

4.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

48.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

42.0

Krouticí moment spoje [Nm]

60.0

Velikost klíče

19.0
