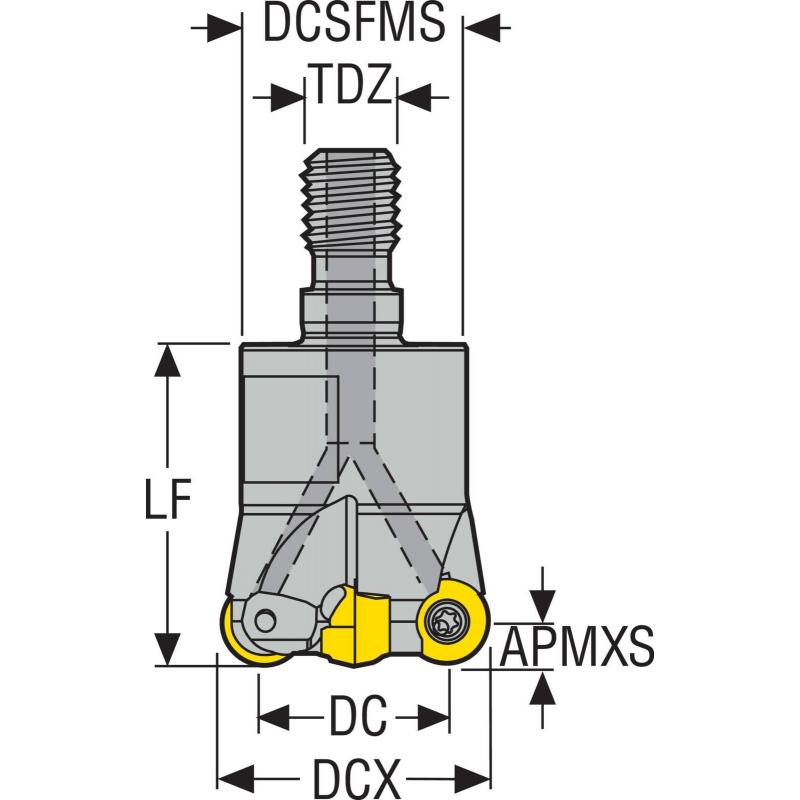

R217.29-1020.RE-04.3A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.048

Maximální otáčky

32400 rpm

Objednací kód produktu

R217.29-1020.RE-04.3A

Označení produktu ansi

R217.29-1020.RE-04.3A

Item style code

307-05

Číslo položky

00040062

Datamatrix on item

0

Velikost závitu

M10

Maximální obráběný průměr [mm]

20.0

Funkční délka [mm]

28.0

Max. úhel zafrézování [deg]

16.43

Typ upnutí

Combimaster

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

4.0

Max. hloubka řezu v bočním směru posuvu [mm]

4.0

Obráběcí průměr [mm]

12.0

Průměr stykové plochy ze strany stroje [mm]

18.5

Radiální úhel čela [deg]

0.0

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Max. hloubka řezu v čelním směru posuvu [mm]

4.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

38.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

32.0

Krouticí moment spoje [Nm]

40.0

Velikost klíče

15.0
