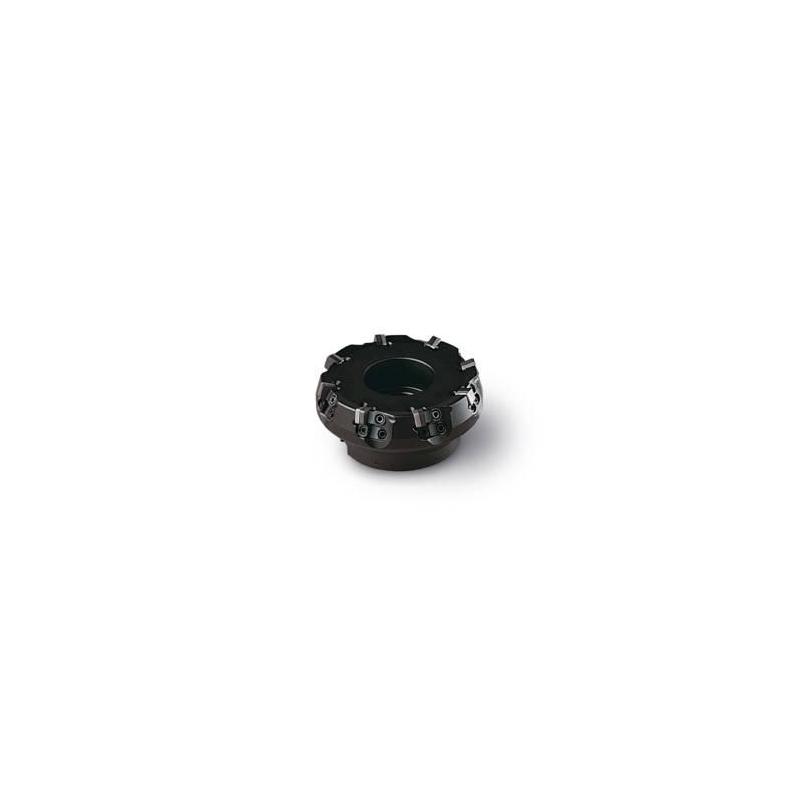

R220.74-06.00-09-10 Fréza (těleso) pro destičky (VBD) z pokročilých materiálů

Parametry

Čistá hmotnost [kg]

6.18

Maximální otáčky

6400 rpm

Objednací kód produktu

R220.74-06.00-09-10

Označení produktu ansi

R220.74-06.00-09-10

Item style code

308-01

Číslo položky

00059861

Maximální obráběný průměr [mm]

162.3

Ortogonální úhel čela [deg]

-6.0

Úhel nastavení ostří nástroje [deg]

75.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

75.0

Funkční délka [mm]

60.3

Typ upnutí

Arbor

Axiální úhel čela [deg]

-7.0

Max. hloubka řezu v bočním směru posuvu [mm]

8.0

Hloubka unášecí drážky [mm]

11.2

Obráběcí průměr [mm]

160.0

Průměr centrálního otvoru [mm]

50.8

Průměr stykové plochy ze strany stroje [mm]

110.0

Radiální úhel čela [deg]

-5.0

Šířka unášecí drážky [mm]

19.2

Počet efektivních obvodových břitů

10

Celkový počet funkčních břitů nástroje

10
