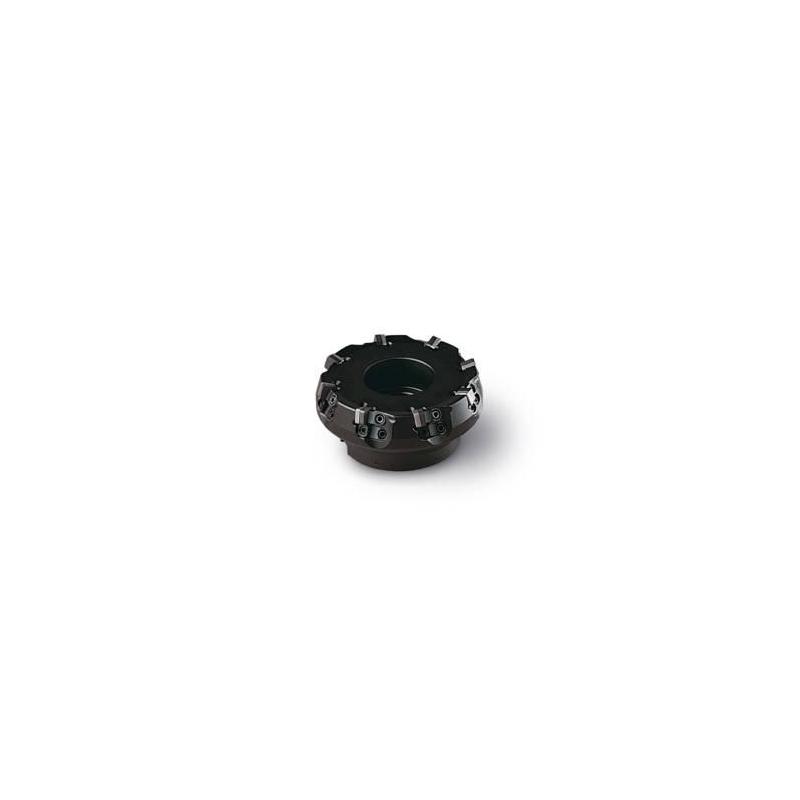

R220.74-8200-09-12 Fréza (těleso) pro destičky (VBD) z pokročilých materiálů

Parametry

Čistá hmotnost [kg]

8.84

Maximální otáčky

5700 rpm

Objednací kód produktu

R220.74-8200-09-12

Označení produktu ansi

R220.74-8200-09-12

Item style code

308-01

Číslo položky

00023748

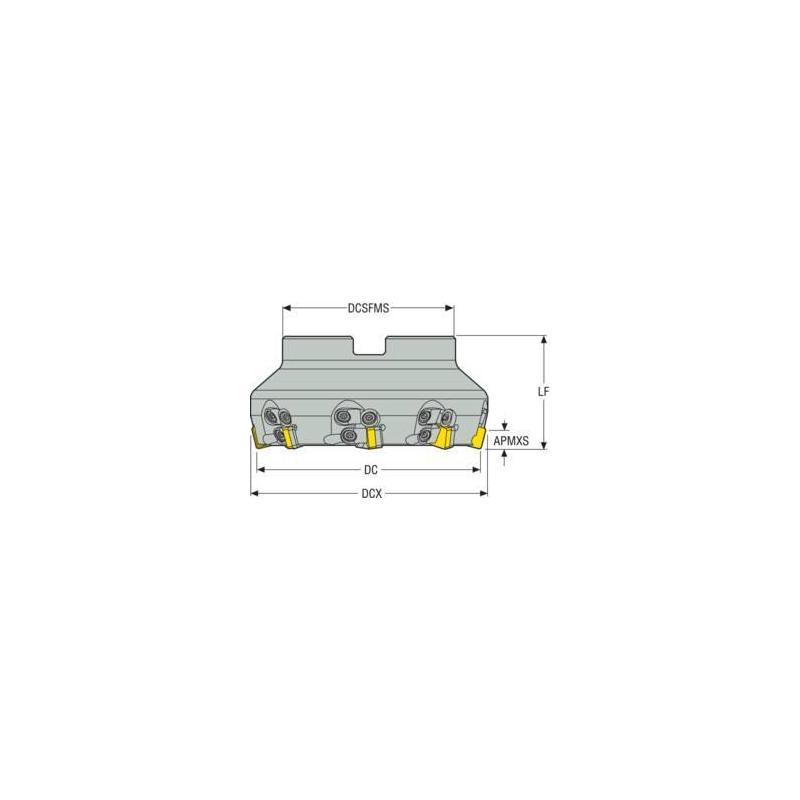

Maximální obráběný průměr [mm]

202.3

Úhel nastavení ostří nástroje [deg]

75.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

75.0

Funkční délka [mm]

63.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-6.0

Max. hloubka řezu v bočním směru posuvu [mm]

8.0

Hloubka unášecí drážky [mm]

14.0

Obráběcí průměr [mm]

200.0

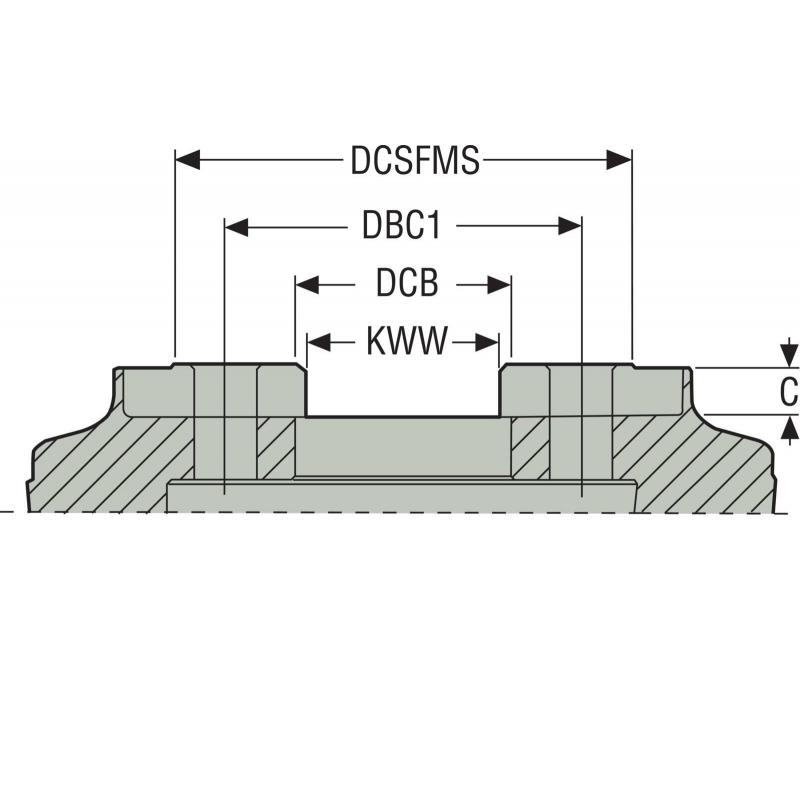

Průměr centrálního otvoru [mm]

60.0

Průměr stykové plochy ze strany stroje [mm]

130.0

Radiální úhel čela [deg]

-7.5

Šířka unášecí drážky [mm]

25.7

Počet efektivních obvodových břitů

12

Celkový počet funkčních břitů nástroje

12

Průměr rozteč. kružnice upínacích šroubů 1 [mm]

101.6
