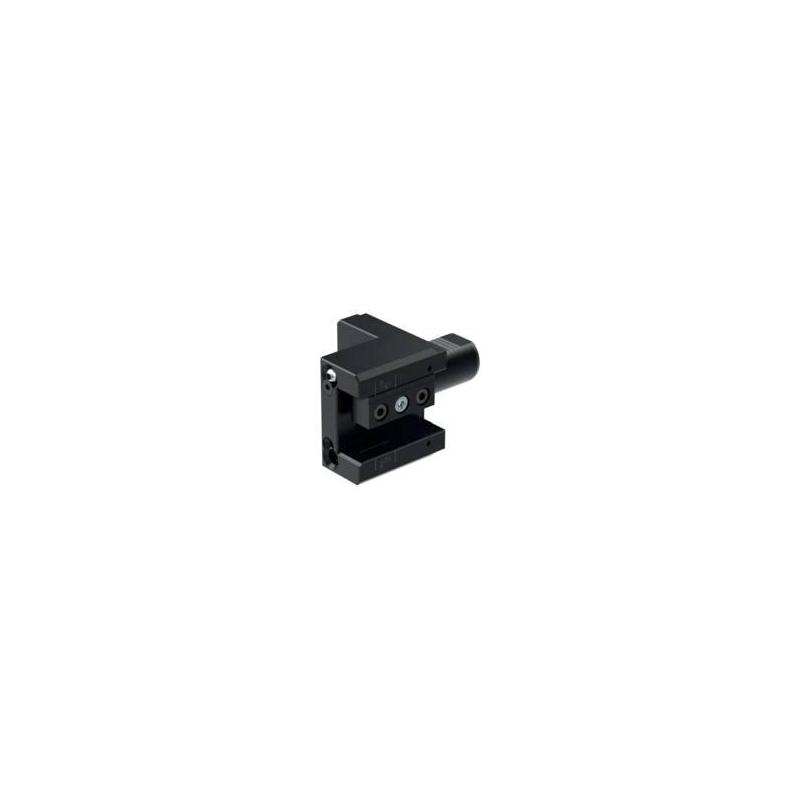

ASHN-VDI40-25-JETI Držák pro soustružení, Jetstream Tooling

Parametry

Čistá hmotnost [kg]

3.42

Celková výška

88.0 mm

Celková šířka [mm]

92.5

Objednací kód produktu

ASHN-VDI40-25-JETI

Označení produktu ansi

ASHN-VDI40-25-JETI

Item style code

401-00

Číslo položky

03200451

Připojení - strana stroje

VDI40

Připojení - strana obrobku

2525

Funkční délka [mm]

30.0

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

25.5

Úhel tělesa na straně obrobku [deg]

0.0

Průměr stykové plochy ze strany stroje [mm]

40.0

Funkční výška [mm]

25.0

Doplňující informace 1

Star Neutral

Tlak chladící kapaliny [bar]

80.0

Maximální průměr nástroje v 1 pozici zásobníku [mm]

64.0

Radiální šířka tělesa [mm]

50.5

Radiální výška tělesa [mm]

44.0
