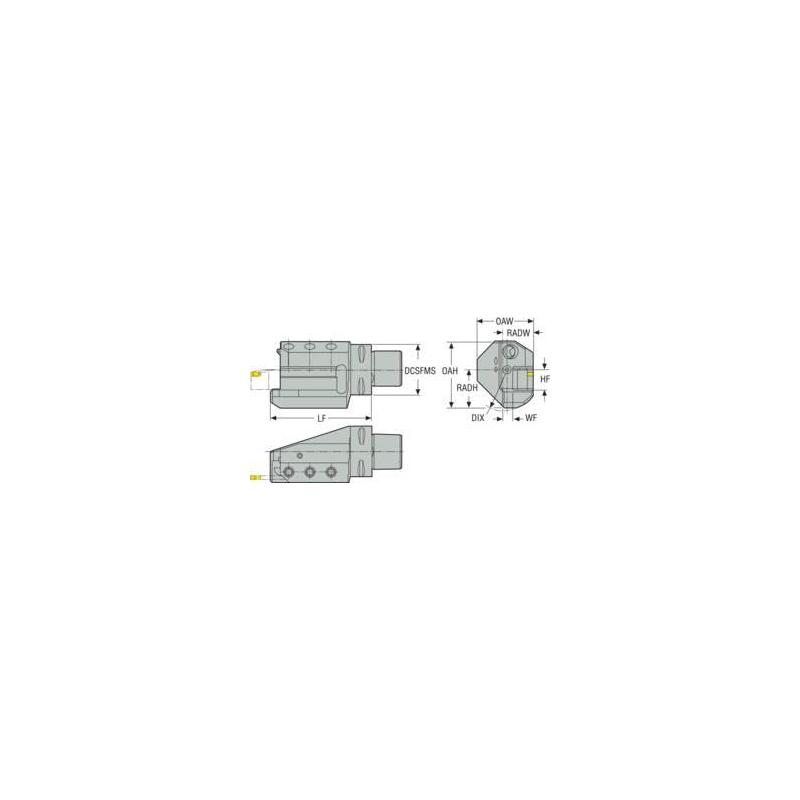

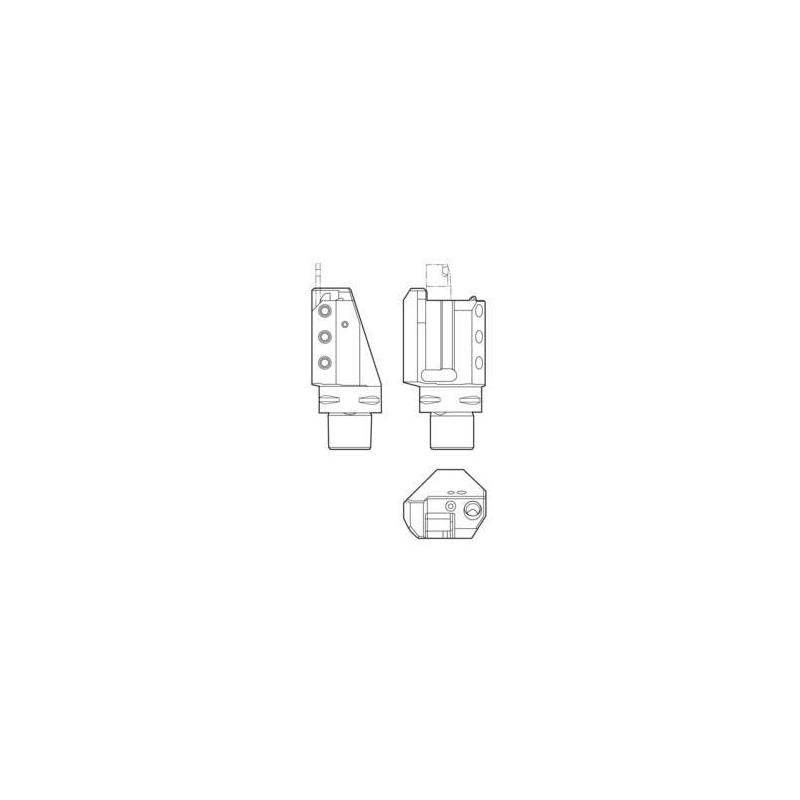

C5-ASHR-095-20JETI Držák pro soustružení, Jetstream Tooling

Parametry

Čistá hmotnost [kg]

1.625

Celková výška

69.0 mm

Celková šířka [mm]

55.5

Objednací kód produktu

C5-ASHR-095-20JETI

Označení produktu ansi

C5-ASHR-095-20JETI

Item style code

401-00

Číslo položky

03142924

Připojení - strana stroje

C5

Připojení - strana obrobku

2020

Funkční délka [mm]

95.0

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

10.0

Úhel tělesa na straně obrobku [deg]

18.0

Průměr stykové plochy ze strany stroje [mm]

50.0

Funkční výška [mm]

20.0

Doplňující informace 1

Star Right

Tlak chladící kapaliny [bar]

150.0

Maximální průměr nástroje v 1 pozici zásobníku [mm]

85.0

Radiální šířka tělesa [mm]

30.0

Radiální výška tělesa [mm]

37.0
