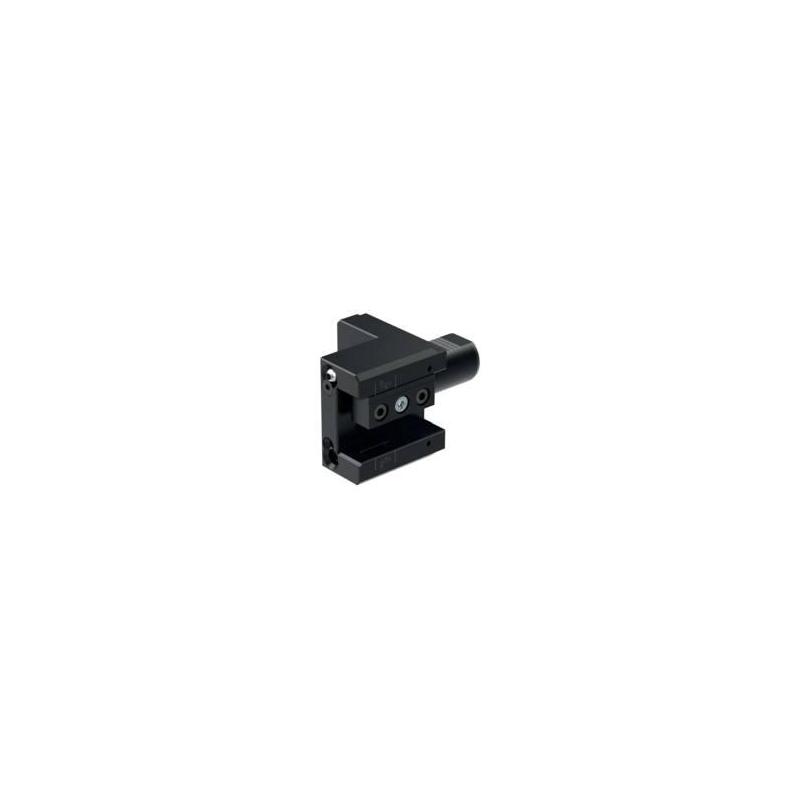

ASHN-VDI30-20-JETI Držák pro soustružení, Jetstream Tooling

Parametry

Čistá hmotnost [kg]

1.918

Celková výška

70.0 mm

Celková šířka [mm]

85.5

Objednací kód produktu

ASHN-VDI30-20-JETI

Označení produktu ansi

ASHN-VDI30-20-JETI

Item style code

401-00

Číslo položky

03200450

Připojení - strana stroje

VDI30

Připojení - strana obrobku

2020

Funkční délka [mm]

22.0

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

35.5

Úhel tělesa na straně obrobku [deg]

0.0

Průměr stykové plochy ze strany stroje [mm]

30.0

Funkční výška [mm]

20.0

Doplňující informace 1

Star Neutral

Tlak chladící kapaliny [bar]

80.0

Maximální průměr nástroje v 1 pozici zásobníku [mm]

65.0

Radiální šířka tělesa [mm]

55.5

Radiální výška tělesa [mm]

35.0
