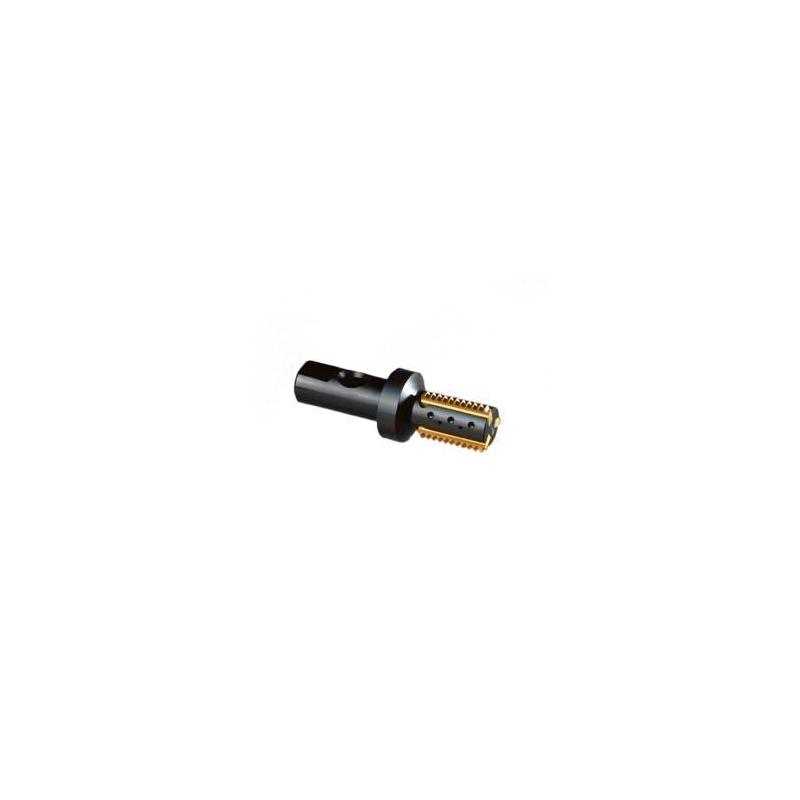

R396.19-01.18-3S-4005-3AM Fréza závitová destičková (pro VBD)

Parametry

Čistá hmotnost [kg]

0.5

Celková délka

115.5 mm

Délka stopky [mm]

55.5

Směr řezu [řez]

Right

Maximální otáčky

12000 rpm

Objednací kód produktu

R396.19-01.18-3S-4005-3AM

Označení produktu ansi

R396.19-01.18-3S-4005-3AM

Item style code

307-06

Číslo položky

02546946

Počet břitů

3

Průměr tělesa vrtáku [mm]

23.0

Průměr stopky / otvoru pro trn [mm]

25.4

Ortogonální úhel čela [deg]

-15.0

Úhel nastavení ostří nástroje [deg]

90.0

Typ upnutí

SecoWeldon

Axiální úhel čela [deg]

0.0

Max. hloubka řezu [mm]

40.0

Max. hloubka řezu v bočním směru posuvu [mm]

40.0

Obráběcí průměr [mm]

30.0

Průměr stykové plochy ze strany stroje [mm]

40.0

Radiální úhel čela [deg]

-15.0

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Vysunutá délka [mm]

60.0

Využitelná max. délka [mm]

43.0
