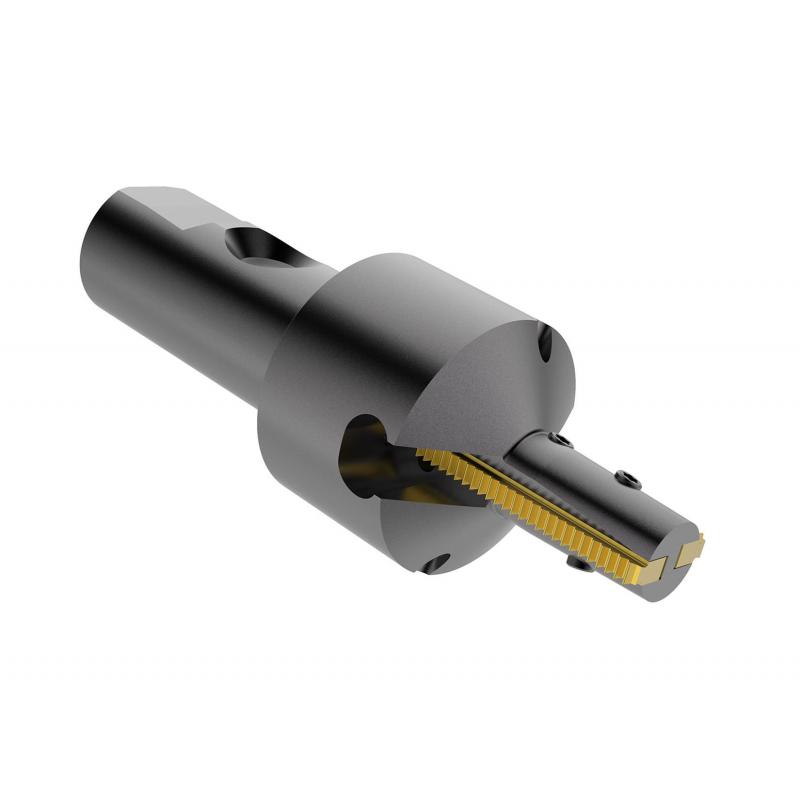

R396.19-00.58-3S-1AM Fréza závitová destičková (pro VBD)

Parametry

Čistá hmotnost [kg]

0.47

Celková délka

122.0 mm

Délka stopky [mm]

62.0

Směr řezu [řez]

Right

Maximální otáčky

22400 rpm

Objednací kód produktu

R396.19-00.58-3S-1AM

Označení produktu ansi

R396.19-00.58-3S-1AM

Item style code

307-06

Číslo položky

02546957

Počet břitů

1

Průměr tělesa vrtáku [mm]

11.43

Průměr stopky / otvoru pro trn [mm]

25.4

Ortogonální úhel čela [deg]

-15.0

Úhel nastavení ostří nástroje [deg]

90.0

Typ upnutí

SecoWeldon

Axiální úhel čela [deg]

0.0

Max. hloubka řezu [mm]

28.0

Max. hloubka řezu v bočním směru posuvu [mm]

28.0

Obráběcí průměr [mm]

15.0

Průměr stykové plochy ze strany stroje [mm]

40.0

Radiální úhel čela [deg]

-15.0

Počet efektivních obvodových břitů

1

Celkový počet funkčních břitů nástroje

1

Vysunutá délka [mm]

60.0

Využitelná max. délka [mm]

26.0
