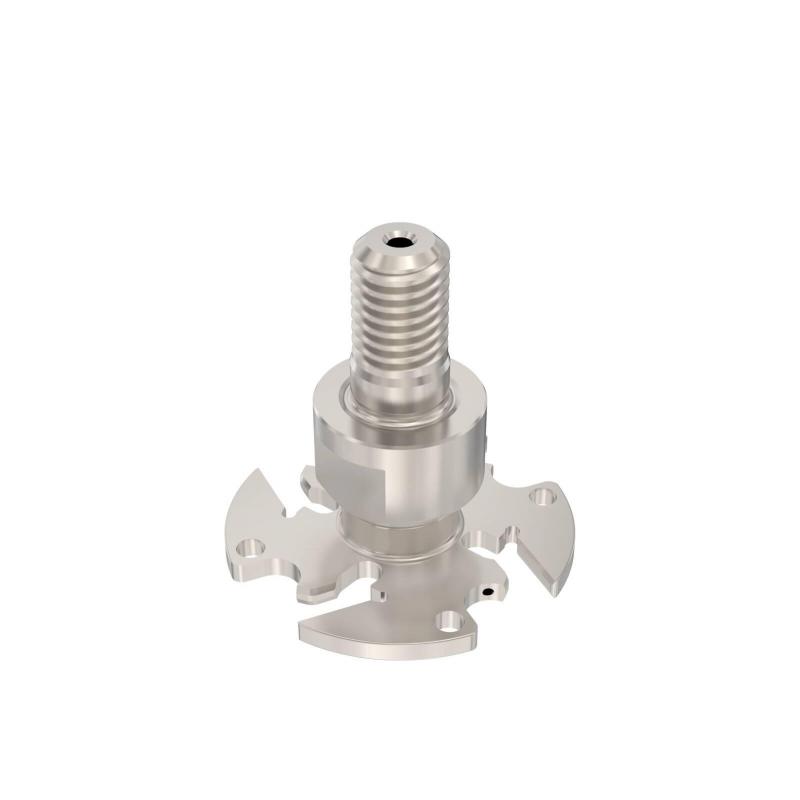

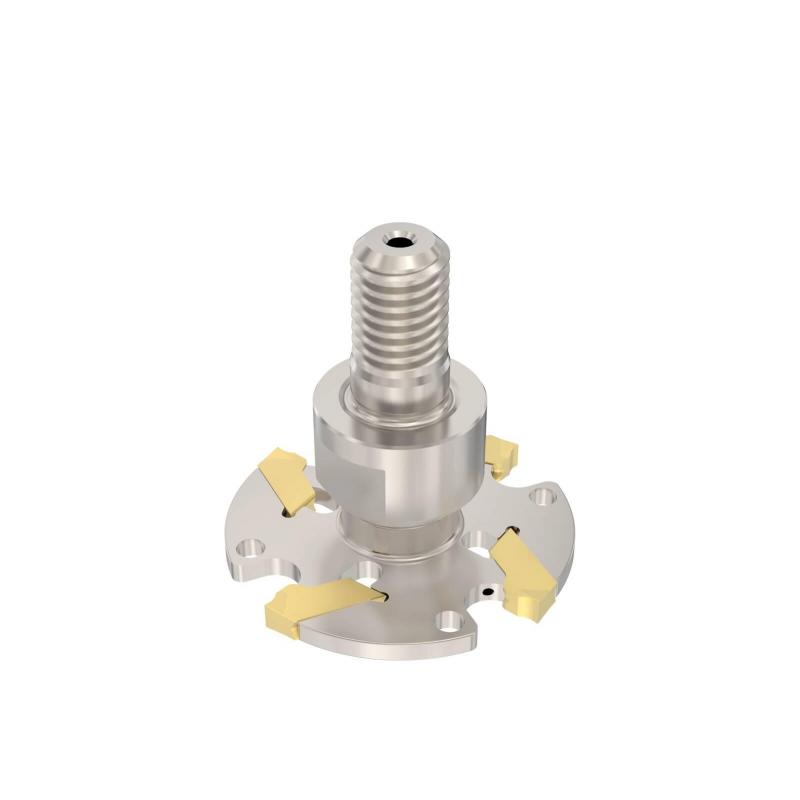

R335.10-1040.RE-03-4A Fréza (těleso)

Parametry

Čistá hmotnost [kg]

0.0519

Maximální otáčky

3970 rpm

Objednací kód produktu

R335.10-1040.RE-03-4A

Označení produktu ansi

R335.10-1040.RE-03-4A

Item style code

307-06

Číslo položky

02926776

Pocket seat code of the cutter

150.10-3

Datamatrix on item

0

Velikost závitu

M10

Průměr tělesa vrtáku [mm]

13.0

Připojení - strana obrobku

150.10-3N

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

20.0

Typ upnutí

Combimaster

Maximální hloubka řezu [mm]

12.9

Axiální úhel čela [deg]

0.0

Max. hloubka řezu [mm]

3.1

Max. hloubka řezu v bočním směru posuvu [mm]

3.1

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

2

Obráběcí průměr [mm]

40.0

Průměr stykové plochy ze strany stroje [mm]

18.5

Radiální úhel čela [deg]

21.2

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

0.0

Tool item surface treatment

Nickel Coated

Krouticí moment spoje [Nm]

40.0

Velikost klíče

15

Délka tělesa [mm]

4.3

Šířka řezu min. [mm]

3.1

Šířka řezu max. [mm]

3.1

Tloušťka náboje [mm]

2.4
