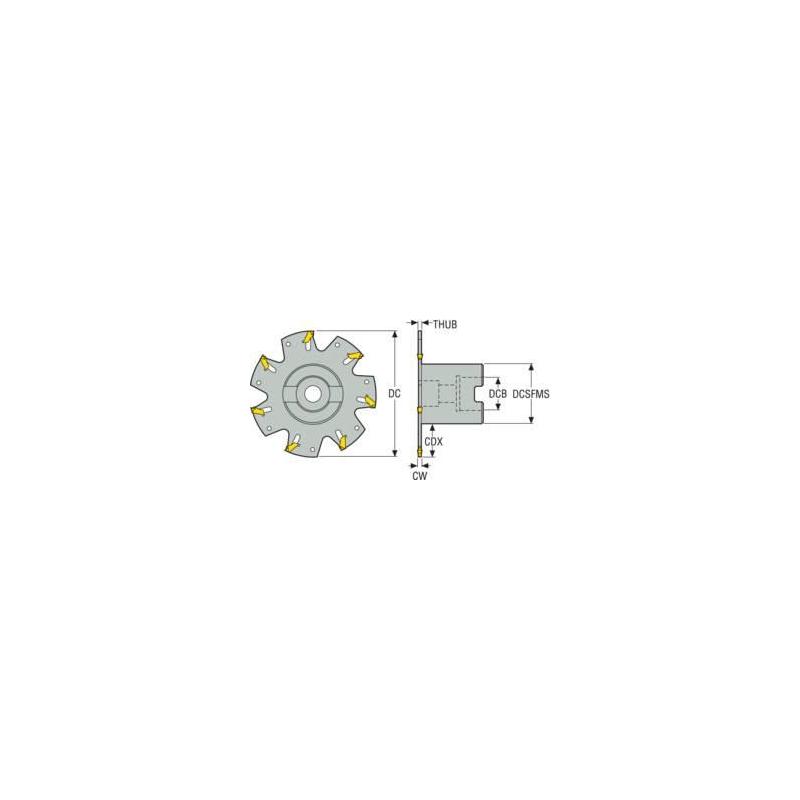

R335.10-05.00-2B Fréza (těleso)

Parametry

Šířka řezu [mm]

2.5

Čistá hmotnost [kg]

1.69

Maximální otáčky

2800 rpm

Objednací kód produktu

R335.10-05.00-2B

Označení produktu ansi

R335.10-05.00-2B

Item style code

308-09

Číslo položky

75054681

Pocket seat code of the cutter

150.10-2.25

Připojení - strana obrobku

150.10-2.25N / 150.10-2.5N

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Typ upnutí

Arbor

Maximální hloubka řezu [mm]

34.0

Axiální úhel čela [deg]

0.0

Max. hloubka řezu [mm]

2.5

Max. hloubka řezu v bočním směru posuvu [mm]

2.5

Hloubka unášecí drážky [mm]

7.3

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

127.0

Průměr centrálního otvoru [mm]

31.75

Průměr stykové plochy ze strany stroje [mm]

58.0

Radiální úhel čela [deg]

-5.0

Šířka unášecí drážky [mm]

12.9

Materiál řezného prvku

HSS

Počet efektivních obvodových břitů

9

Celkový počet funkčních břitů nástroje

9

Max. hloubka řezu v čelním směru posuvu [mm]

0.0

Tool item surface treatment

HSS

Šířka řezu min. [mm]

2.25

Šířka řezu max. [mm]

2.5

Tloušťka náboje [mm]

1.9
