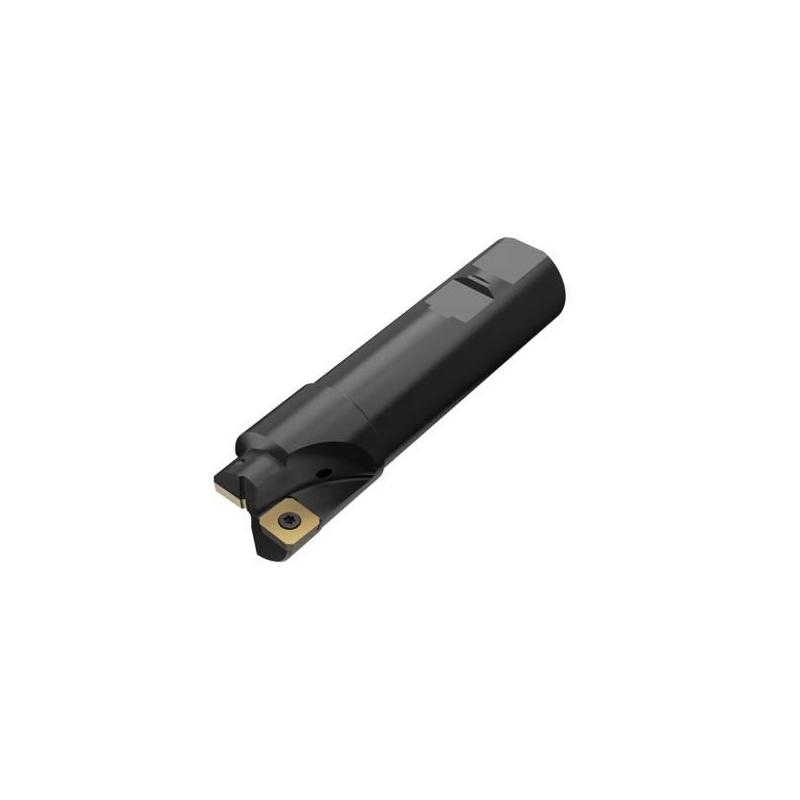

R417.19-01.62-3 Fréza (těleso) ISO

Parametry

Čistá hmotnost [kg]

0.856

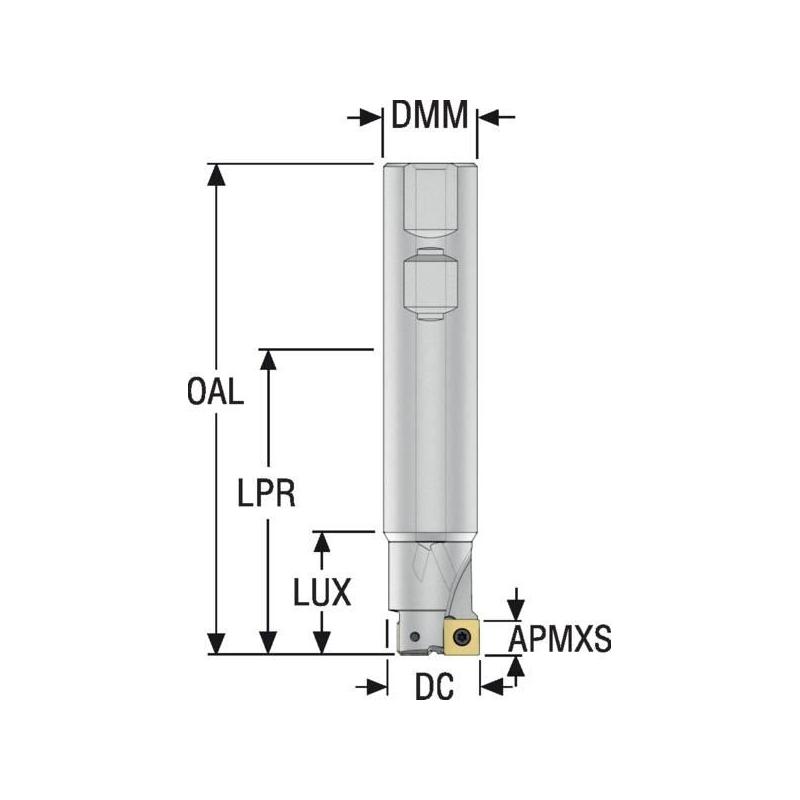

Celková délka

130.0 mm

Délka stopky [mm]

90.0

Maximální otáčky

12000 rpm

Objednací kód produktu

R417.19-01.62-3

Označení produktu ansi

R417.19-01.62-3

Item style code

307-01

Číslo položky

75054859

Pocket seat code of the cutter

SPMX12T3

Připojení - strana obrobku

SPMX12T3

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Průměr stopky / otvoru pro trn [mm]

31.75

Ortogonální úhel čela [deg]

-5.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

73.0

Typ upnutí

Weldon

Axiální úhel čela [deg]

5.0

Max. hloubka řezu [mm]

11.0

Max. hloubka řezu v bočním směru posuvu [mm]

11.0

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

41.15

Radiální úhel čela [deg]

-5.0

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

1

Celkový počet funkčních břitů nástroje

2

Max. hloubka řezu v čelním směru posuvu [mm]

12.0

Vysunutá délka [mm]

73.0

Tool item surface treatment

Blackened

Využitelná max. délka [mm]

73.0
