Vakuová upínací deska R.12,5 mm 400x600x9 AMF

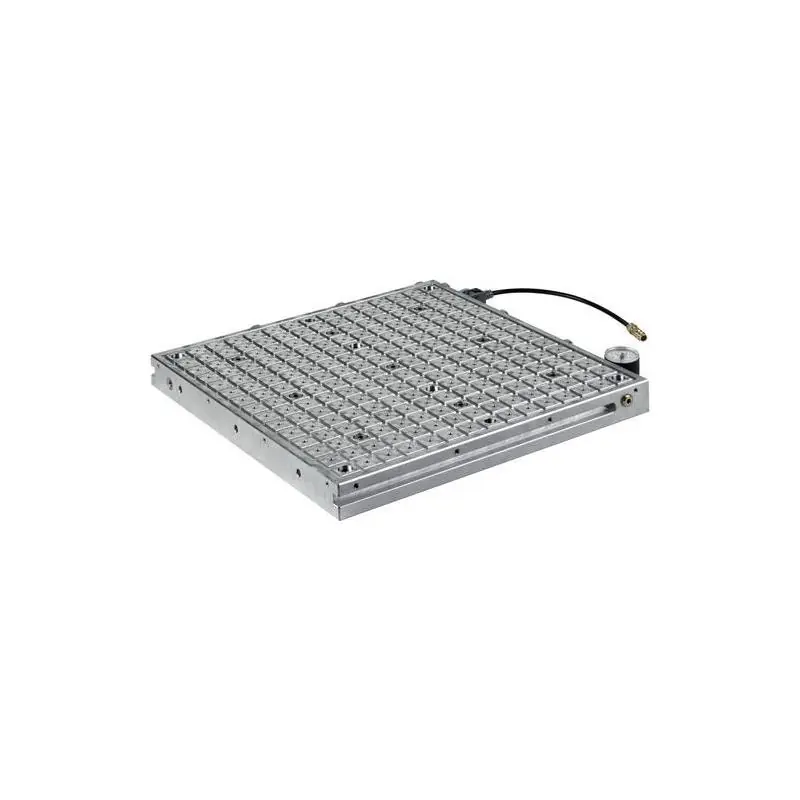

Konstrukce: Vakuová deska s drážkami a sacími body na horní straně. Snadné polohování pomocí otvorů pro dorazové kolíky nebo pomocí bočních, výškově nastavitelných excentrických dorazů. Vakuovou upínací desku lze připevnit k základní desce pomocí bočních drážek nebo upevňovacích otvorů. Upevňovací desky lze navíc připevnit pomocí meče nebo polohovacího kolíku. Vložením těsnicí šňůry lze definovat jedno nebo více polí pro požadovanou velikost obrobku. Všechna sací místa jsou vzájemně propojena.

Použití: Vytvořením podtlaku pomocí integrované technologie Venturiho trysky nebo externí vývěvy se upínají obrobky určené k obrábění. Jednotlivým rozdělením pole lze upnout a obrábět několik různých obrobků současně. Vakuová upínací deska je připravena k okamžitému použití, protože všechny potřebné součásti jsou součástí dodávky. Typickým použitím je frézování a broušení.

Výhody:
. Vakuovou upínací desku lze ovládat stlačeným vzduchem ve spojení s integrovanou Venturiho tryskou i externí vakuovou pumpou
. Úspora nákladů díky použití Venturiho trysky
. Nízké provozní náklady díky nízké spotřebě stlačeného vzduchu
. Vakuové desky lze vzájemně kombinovat
. Vysoké přídržné síly
. Univerzálně použitelné
. Vysoký koeficient tření umožňuje bezpečné upínání neobrobených povrchů obrobků
. Těsnicí šňůry vyrovnávají drobné nerovnosti na povrchu obrobku
. Pětistranné obrábění bez deformací a vibrací

Rozsah dodávky: Hliníková vakuová upínací deska, integrovaná Venturiho tryska, tlumič hluku, vakuometr, uzavírací ventil, 6 excentrických dorazů, 2 m pneumatické hadice, zásuvná vsuvka pro připojení stlačeného vzduchu a 10 m těsnicí šňůry Ø 4,5 mm.

Poznámka: Provoz pouze se sušeným, filtrovaným a nemazaným stlačeným vzduchem.Max. Sací objem proti atmosféře: 21,8 l/min.Provozní tlak pro maximální průtok sacího objemu: 3,5 bar.Dodržujte prosím montážní pokyny.Díky dodávaným montážním otvorům lze vakuovou upínací desku snadno integrovat do upínacího systému AMF Zero-Point.
