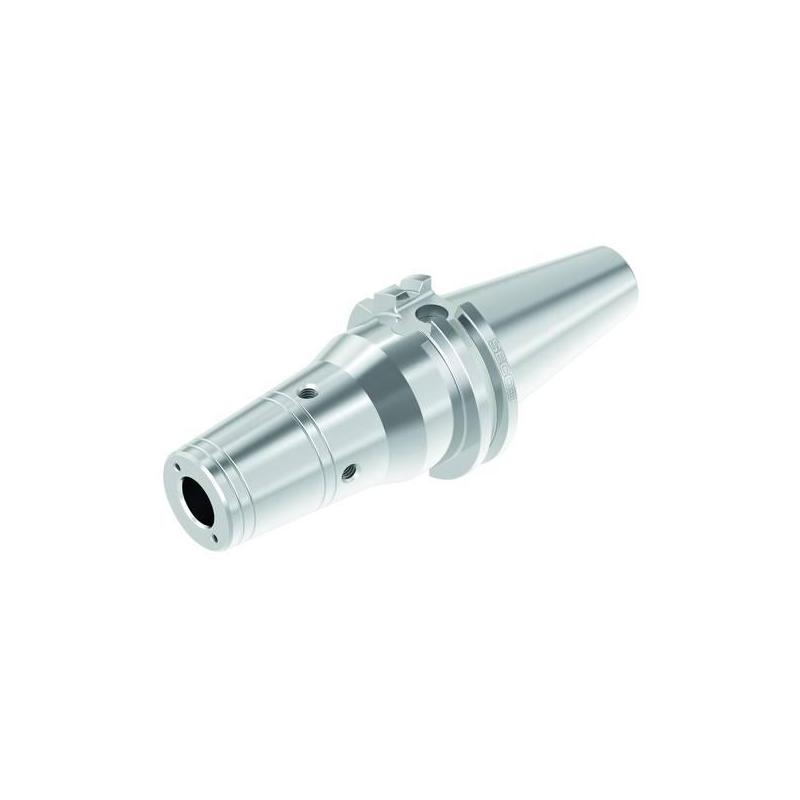

E3471560006160 Monolitní upínač Shrinkfit ( tepelné upínání )

Parametry

Čistá hmotnost [kg]

4.85

Celková délka

261.75 mm

Objednací kód produktu

E3471560006160

Označení produktu ansi

E3471560006160

Item style code

401-00

Číslo položky

02845544

Připojení - strana stroje

DIN50 ADB

Velikost závitu

M5x0.8

Kód kvality vyvážení

G2.5

Funkční délka [mm]

138.0

Průměr centrálního otvoru [mm]

6.0

Minimální průměr upínacího otvoru [mm]

6.0

Maximální průměr upínacího otvoru [mm]

6.0

Detailní kód kvality vyvážení [000rpm]

G2.5@25.

Možnost datového čipu

1

Vysunutá délka [mm]

160.0

Délka tělesa [mm]

140.9

Úhel kužele [deg]

4.5

Upínací délka [mm]

22.0

Průměr tělesa vrtáku 1 [mm]

24.0

Průměr tělesa vrtáku 2 [mm]

32.1849775097603

Minimální funkční délka [mm]

124.0

Hloubka centrálního otvoru [mm]

37.5

Radiální poloha [mm]

12.0

Průměr tělesa vrtáku 3 [mm]

79.5
