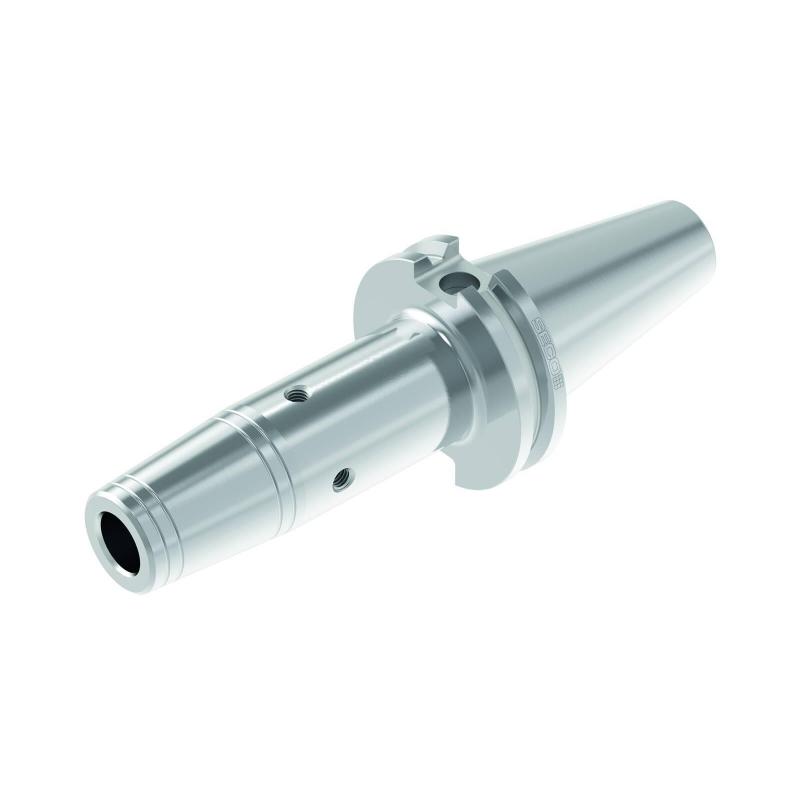

E264256032095 Upínač Taper Face (s dvojitým kontaktem)

Parametry

Čistá hmotnost [kg]

1.4

Celková délka

163.4 mm

Objednací kód produktu

E264256032095

Označení produktu ansi

E264256032095

Item style code

401-00

Číslo položky

02998709

Připojení - strana stroje

CAT40 TF ADB

Velikost závitu

M16x1

Kód kvality vyvážení

G2.5

Funkční délka [mm]

54.0

Průměr centrálního otvoru [mm]

20.0

Minimální průměr upínacího otvoru [mm]

20.0

Maximální průměr upínacího otvoru [mm]

20.0

Detailní kód kvality vyvážení [000rpm]

G2.5@25.

Možnost datového čipu

1

Vysunutá délka [mm]

95.0

Délka tělesa [mm]

75.9

Úhel kužele [deg]

4.5

Upínací délka [mm]

41.0

Průměr tělesa vrtáku 1 [mm]

33.0

Průměr tělesa vrtáku 2 [mm]

42.0

Minimální funkční délka [mm]

44.0

Hloubka centrálního otvoru [mm]

52.5

Radiální poloha [mm]

18.0
