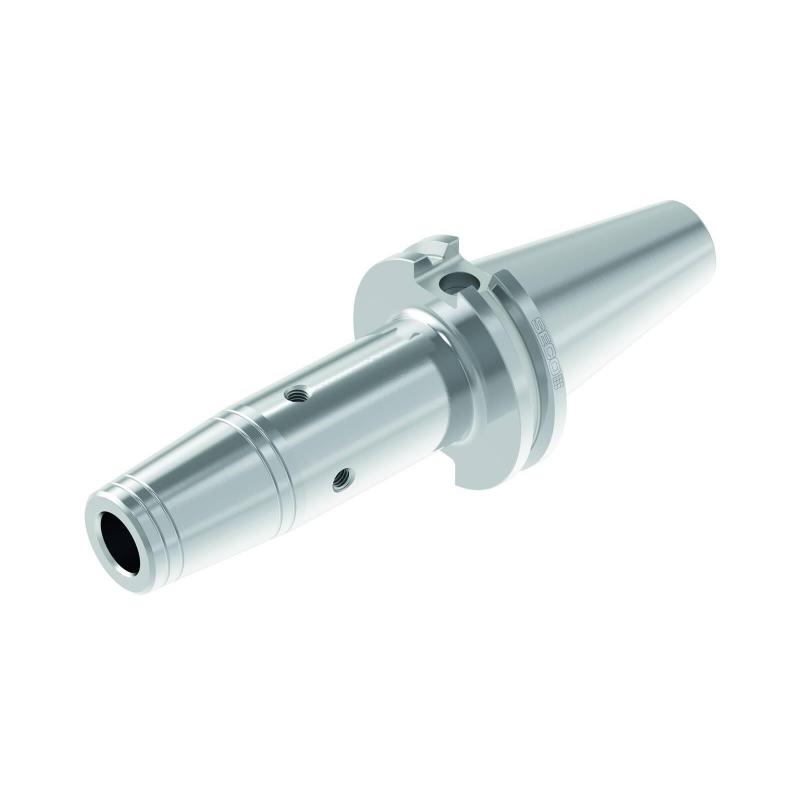

E26445603100400 Upínač Taper Face (s dvojitým kontaktem)

Parametry

Čistá hmotnost [kg]

3.7

Celková délka

203.35 mm

Objednací kód produktu

E26445603100400

Označení produktu ansi

E26445603100400

Item style code

401-00

Číslo položky

02998692

Připojení - strana stroje

CAT50 TF ADB

Velikost závitu

M16x1

Kód kvality vyvážení

G2.5

Funkční délka [mm]

54.6

Průměr centrálního otvoru [mm]

25.4

Minimální průměr upínacího otvoru [mm]

25.4

Maximální průměr upínacího otvoru [mm]

25.4

Detailní kód kvality vyvážení [000rpm]

G2.5@25.

Možnost datového čipu

1

Vysunutá délka [mm]

101.6

Délka tělesa [mm]

82.5

Úhel kužele [deg]

4.5

Upínací délka [mm]

47.0

Průměr tělesa vrtáku 1 [mm]

44.0

Průměr tělesa vrtáku 2 [mm]

53.0

Minimální funkční délka [mm]

44.6

Hloubka centrálního otvoru [mm]

58.5

Radiální poloha [mm]

23.5
