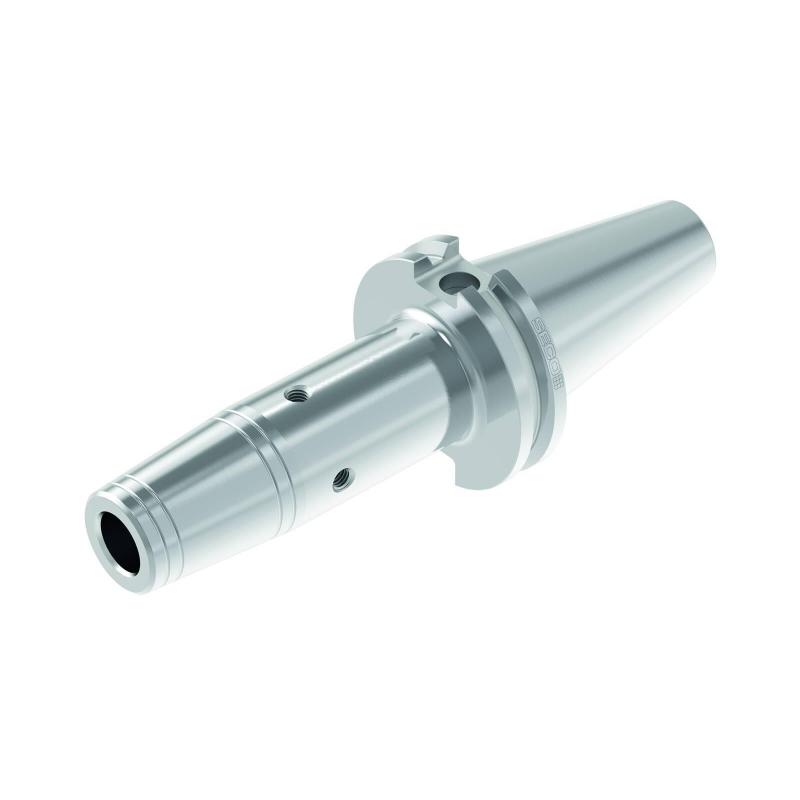

E26445603075400 Upínač Taper Face (s dvojitým kontaktem)

Parametry

Čistá hmotnost [kg]

3.3

Celková délka

203.35 mm

Objednací kód produktu

E26445603075400

Označení produktu ansi

E26445603075400

Item style code

401-00

Číslo položky

02998691

Připojení - strana stroje

CAT50 TF ADB

Velikost závitu

M16x1

Kód kvality vyvážení

G2.5

Funkční délka [mm]

60.6

Průměr centrálního otvoru [mm]

19.05

Minimální průměr upínacího otvoru [mm]

19.05

Maximální průměr upínacího otvoru [mm]

19.05

Detailní kód kvality vyvážení [000rpm]

G2.5@25.

Možnost datového čipu

1

Vysunutá délka [mm]

101.6

Délka tělesa [mm]

82.5

Úhel kužele [deg]

4.5

Upínací délka [mm]

41.0

Průměr tělesa vrtáku 1 [mm]

33.0

Průměr tělesa vrtáku 2 [mm]

42.0

Minimální funkční délka [mm]

50.6

Hloubka centrálního otvoru [mm]

52.5

Radiální poloha [mm]

18.0
