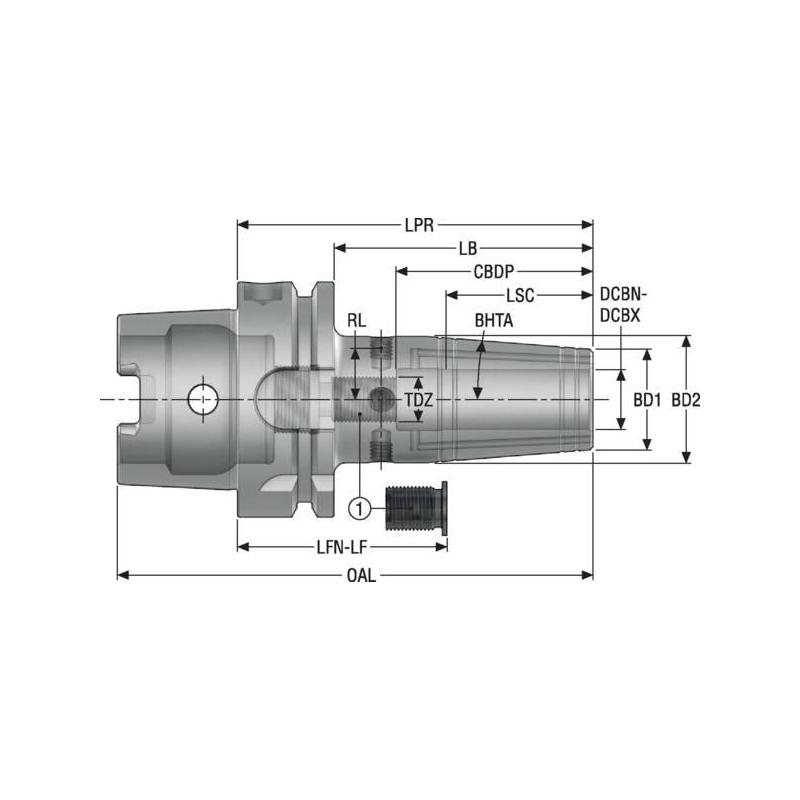

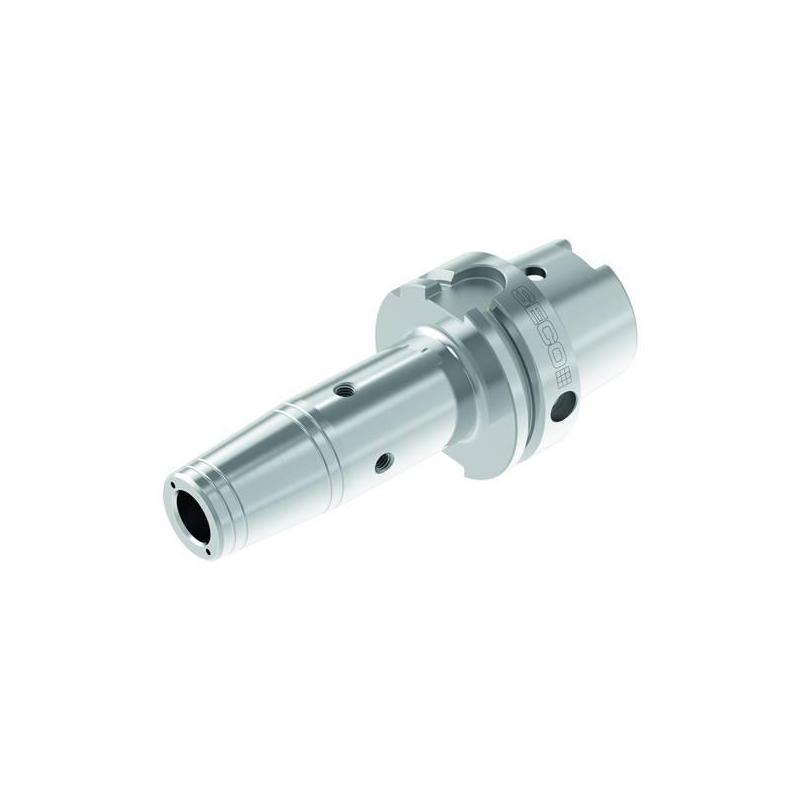

E9304540214120 Monolitní upínač Shrinkfit ( tepelné upínání )

Parametry

Čistá hmotnost [kg]

1.14

Celková délka

152.0 mm

Objednací kód produktu

E9304540214120

Označení produktu ansi

E9304540214120

Item style code

401-00

Číslo položky

03180061

Připojení - strana stroje

HSK-A63

Velikost závitu

M10X1

Kód kvality vyvážení

G2.5

Funkční délka [mm]

86.0

Minimální průměr upínacího otvoru [mm]

14.0

Maximální průměr upínacího otvoru [mm]

14.0

Detailní kód kvality vyvážení [000rpm]

G2.5@25.

Možnost datového čipu

1

Vysunutá délka [mm]

120.0

Délka tělesa [mm]

94.0

Úhel kužele [deg]

4.5

Upínací délka [mm]

34.0

Průměr tělesa vrtáku 1 [mm]

27.0

Průměr tělesa vrtáku 2 [mm]

34.0

Minimální funkční délka [mm]

72.5

Hloubka centrálního otvoru [mm]

49.0

Radiální poloha [mm]

14.0
