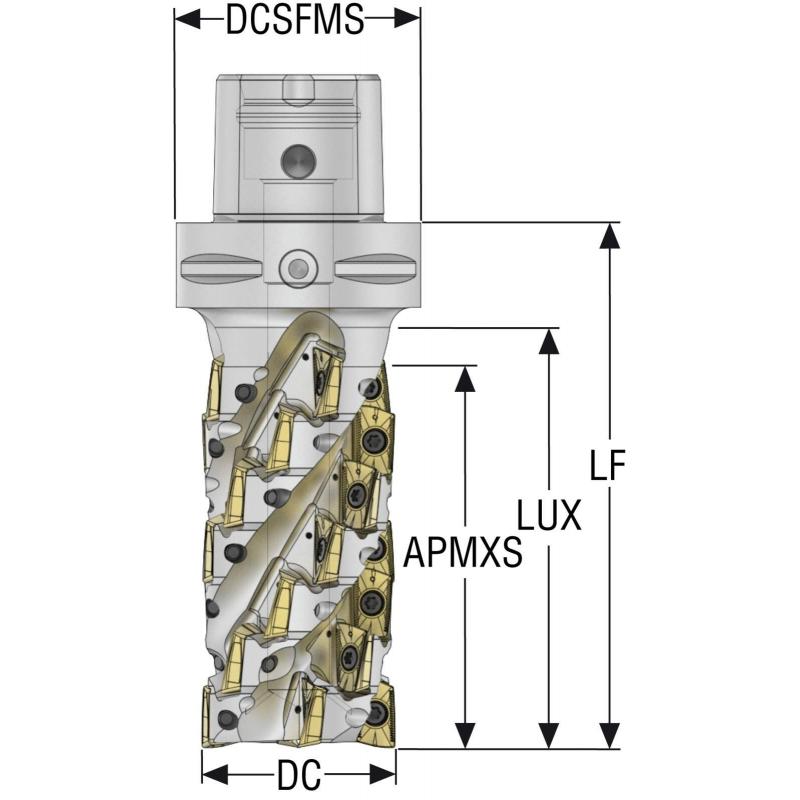

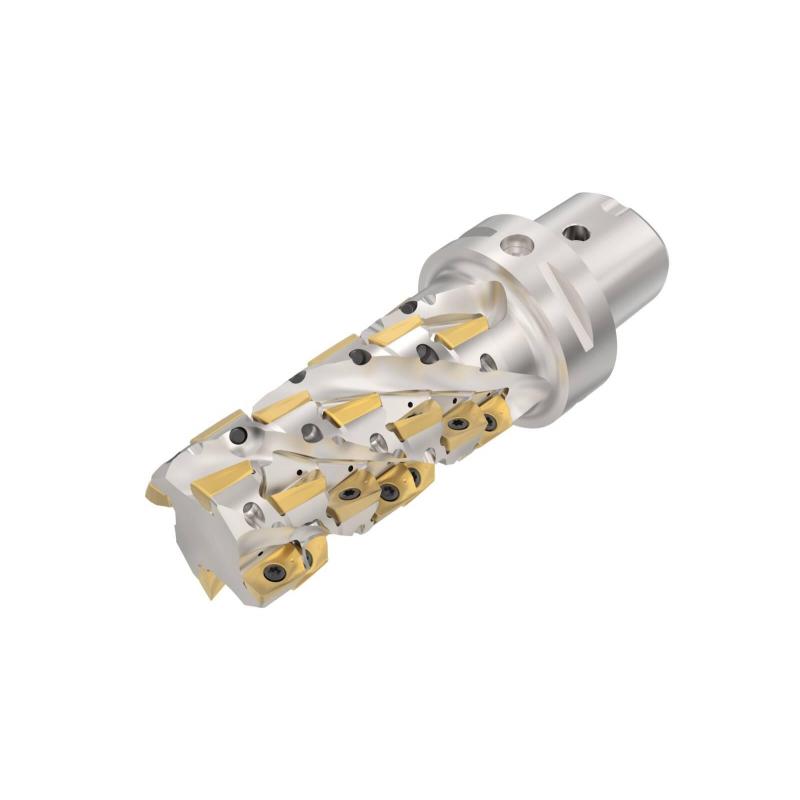

C6-R217.69-02.00-3.89-XO16-4A -

Parametry

Čistá hmotnost [kg]

0.1

Celková délka

173.89 mm

Maximální otáčky

11800 rpm

Objednací kód produktu

C6-R217.69-02.00-3.89-XO16-4A

Označení produktu ansi

C6-R217.69-02.00-3.89-XO16-4A

Item style code

307-07

Číslo položky

10067023

Počet břitů

4

Připojení - strana stroje

C6

Pocket seat code of the cutter

XO.X1605

Datamatrix on item

1

Kód tvaru destičky

X

Velikost lůžka pro břitovou destičku

16

Připojení - strana obrobku

XOMX1605 / XOEX1605

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-5.5

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

135.89

Max. úhel zafrézování [deg]

1.9

Typ upnutí

Seco-Capto

Axiální úhel čela [deg]

6.0

Max. hloubka řezu [mm]

98.0

Max. hloubka řezu v bočním směru posuvu [mm]

98.0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

50.8

Průměr stykové plochy ze strany stroje [mm]

63.0

Radiální úhel čela [deg]

-5.5

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

28

Max. hloubka řezu v čelním směru posuvu [mm]

9.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

99.35

Minimální průměr otvoru pro šroubovou interpolaci [mm]

85.04

Tool item surface treatment

CrN coating

Směr šroubovice břitů

RIGHT

Využitelná max. délka [mm]

111.3
