35 937,00 Kč

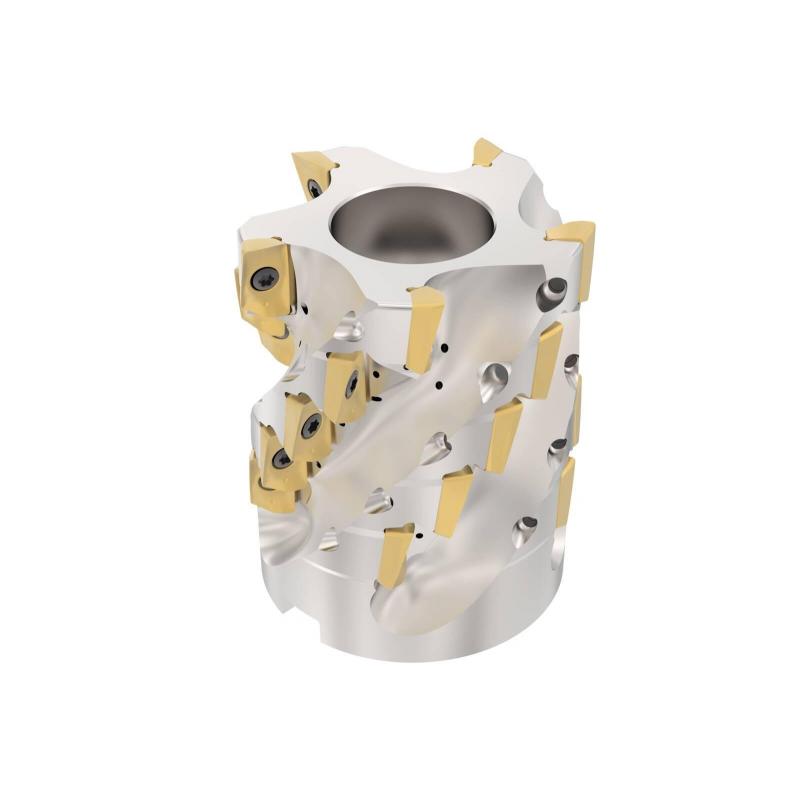

R220.69-03.00-2.79-XO16-5A -
U dodavatele
Expedice do 3 dnů
Čas dodání je na dotaz
53 240,00 Kč
44 000,00 Kč bez DPH
SC-10067021
SC-10067021
Parametry
- Čistá hmotnost [kg]
- 1.0
- Maximální otáčky
- 9300 rpm
- Objednací kód produktu
- R220.69-03.00-2.79-XO16-5A
- Označení produktu ansi
- R220.69-03.00-2.79-XO16-5A
- Item style code
- 308-04
- Číslo položky
- 10067021
- Počet břitů
- 5
- Pocket seat code of the cutter
- XO.X1605
- Datamatrix on item
- 1
- Kód tvaru destičky
- X
- Velikost lůžka pro břitovou destičku
- 16
- Připojení - strana obrobku
- XOMX1605 / XOEX1605
- Kód provedení vstupu chladiva
- 1
- Vlastnosti dodávky chladiva
- 1
- Ortogonální úhel čela [deg]
- -6.0
- Úhel nastavení ostří nástroje [deg]
- 90.0
- Úhel nastavení ostří v čelním směru posuvu [deg]
- 90.0
- Úhel nastavení ostří v bočním směru posuvu [deg]
- 90.0

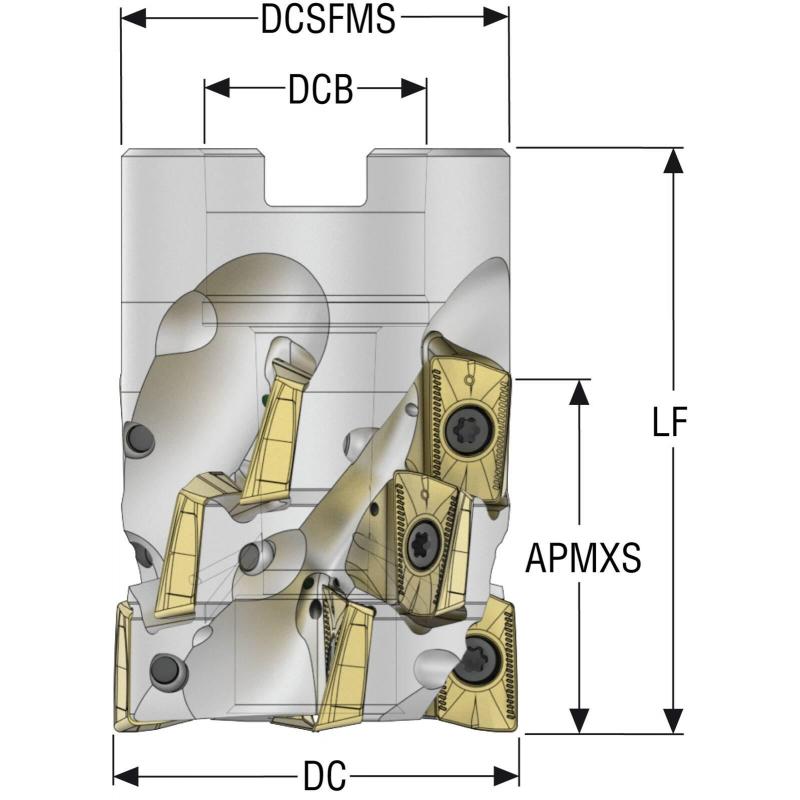

- Funkční délka [mm]
- 95.25
- Max. úhel zafrézování [deg]
- 1.1
- Typ upnutí
- Arbor
- Axiální úhel čela [deg]
- 6.0
- Max. hloubka řezu [mm]
- 71.0
- Max. hloubka řezu v bočním směru posuvu [mm]
- 71.0
- Hloubka unášecí drážky [mm]
- 7.3
- Cutting pitch density [close]
- Normal
- Kód provedení výstupu chladiva
- 3
- Obráběcí průměr [mm]
- 76.2
- Průměr centrálního otvoru [mm]
- 31.75
- Průměr stykové plochy ze strany stroje [mm]
- 71.0
- Radiální úhel čela [deg]
- -6.0
- Šířka unášecí drážky [mm]
- 12.9
- Materiál řezného prvku
- 819B (35NCD16) 47HRc
- Počet efektivních obvodových břitů
- 5
- Celkový počet funkčních břitů nástroje
- 25
- Max. hloubka řezu v čelním směru posuvu [mm]
- 9.0
- Maximální průměr otvoru pro šroubovou interpolaci [mm]
- 150.15
- Minimální průměr otvoru pro šroubovou interpolaci [mm]
- 135.84
- Tool item surface treatment
- CrN coating
- Směr šroubovice břitů
- RIGHT
