35 937,00 Kč
R217.69-02.00-3-2.24-XO16-4A -
U dodavatele
Expedice do 3 dnů
Čas dodání je na dotaz
42 834,00 Kč
35 400,00 Kč bez DPH
SC-10067017
SC-10067017

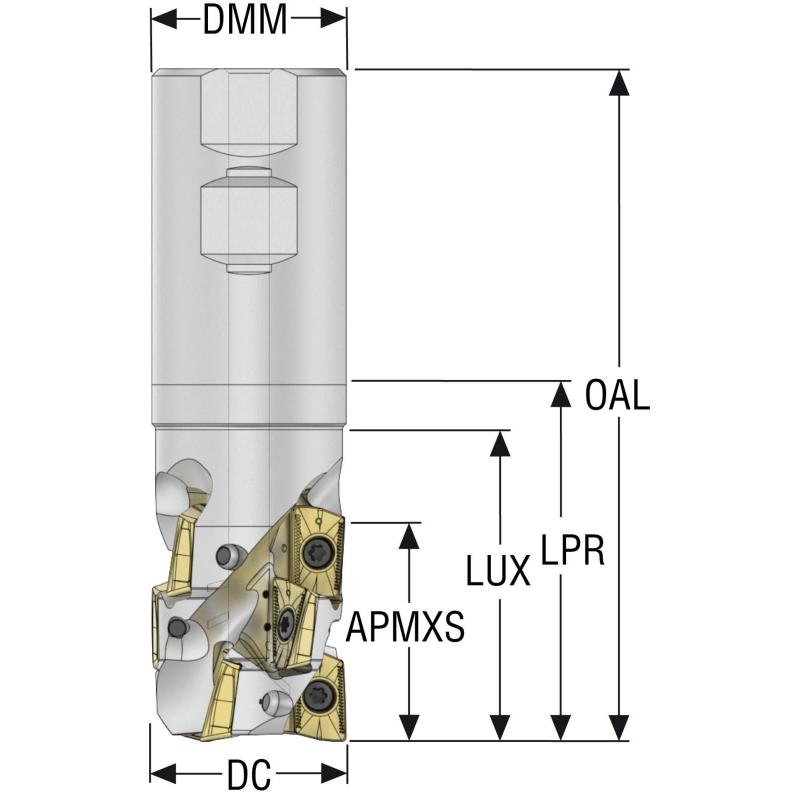

Parametry
- Čistá hmotnost [kg]
- 2.0
- Celková délka
- 160.6 mm
- Délka stopky [mm]
- 83.5
- Maximální otáčky
- 11800 rpm
- Objednací kód produktu
- R217.69-02.00-3-2.24-XO16-4A
- Označení produktu ansi
- R217.69-02.00-3-2.24-XO16-4A
- Item style code
- 307-07
- Číslo položky
- 10067017
- Počet břitů
- 4
- Pocket seat code of the cutter
- XO.X1605
- Datamatrix on item
- 1
- Kód tvaru destičky
- X
- Velikost lůžka pro břitovou destičku
- 16
- Připojení - strana obrobku
- XOMX1605 / XOEX1605
- Kód provedení vstupu chladiva
- 1
- Vlastnosti dodávky chladiva
- 1
- Průměr stopky / otvoru pro trn [mm]
- 50.8
- Ortogonální úhel čela [deg]
- -5.5
- Úhel nastavení ostří nástroje [deg]
- 90.0
- Úhel nastavení ostří v čelním směru posuvu [deg]
- 90.0
- Úhel nastavení ostří v bočním směru posuvu [deg]
- 90.0
- Funkční délka [mm]
- 114.3
- Max. úhel zafrézování [deg]
- 1.8
- Typ upnutí
- Weldon
- Axiální úhel čela [deg]
- 6.0
- Max. hloubka řezu [mm]
- 57.0
- Max. hloubka řezu v bočním směru posuvu [mm]
- 57.0
- Cutting pitch density [close]
- Close
- Kód provedení výstupu chladiva
- 3
- Obráběcí průměr [mm]
- 50.8
- Radiální úhel čela [deg]
- -5.5
- Materiál řezného prvku
- 819B (35NCD16) 47HRc
- Počet efektivních obvodových břitů
- 4
- Celkový počet funkčních břitů nástroje
- 16
- Max. hloubka řezu v čelním směru posuvu [mm]
- 9.0
- Maximální průměr otvoru pro šroubovou interpolaci [mm]
- 99.35
- Minimální průměr otvoru pro šroubovou interpolaci [mm]
- 85.04
- Vysunutá délka [mm]
- 77.1
- Tool item surface treatment
- CrN coating
- Směr šroubovice břitů
- RIGHT
- Využitelná max. délka [mm]
- 79.5
