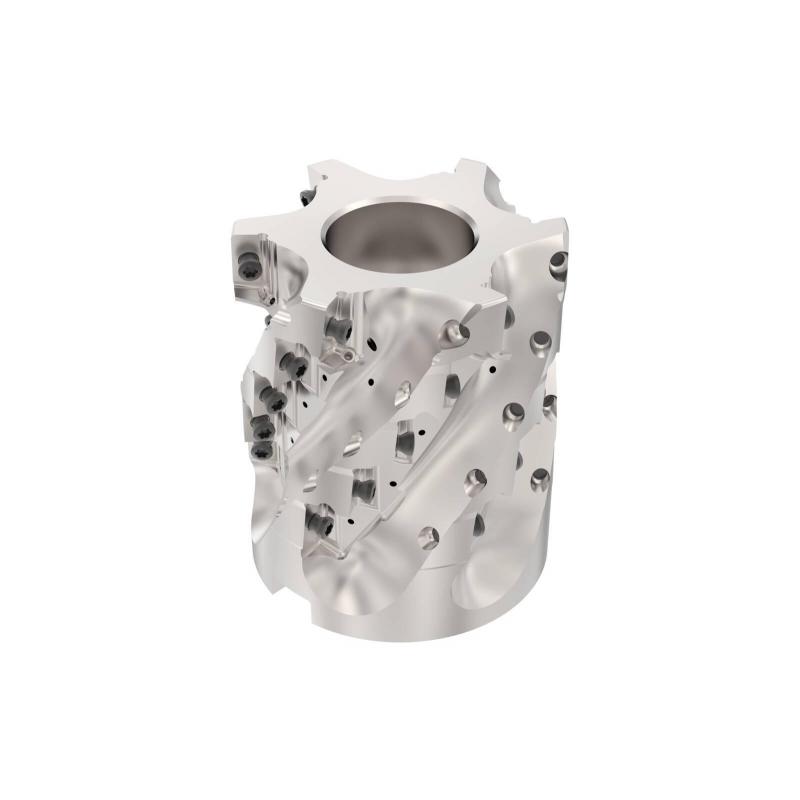

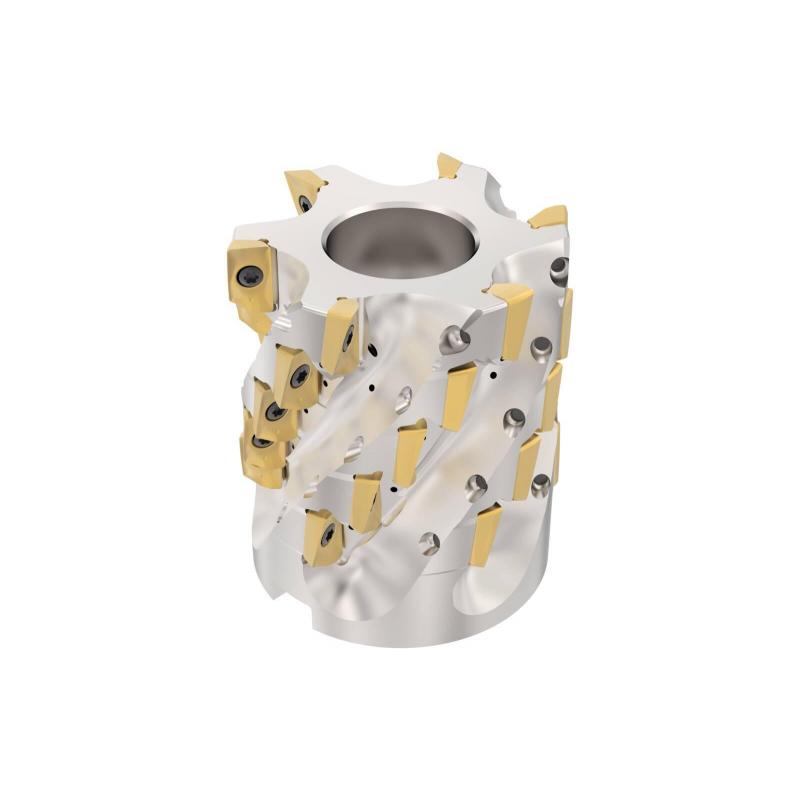

R220.69-0080-071-XO16.6A -

Parametry

Čistá hmotnost [kg]

1.1

Maximální otáčky

9300 rpm

Objednací kód produktu

R220.69-0080-071-XO16.6A

Označení produktu ansi

R220.69-0080-071-XO16.6A

Item style code

308-04

Číslo položky

10067013

Počet břitů

6

Pocket seat code of the cutter

XO.X1605

Datamatrix on item

1

Kód tvaru destičky

X

Velikost lůžka pro břitovou destičku

16

Připojení - strana obrobku

XOMX1605 / XOEX1605

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-6.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

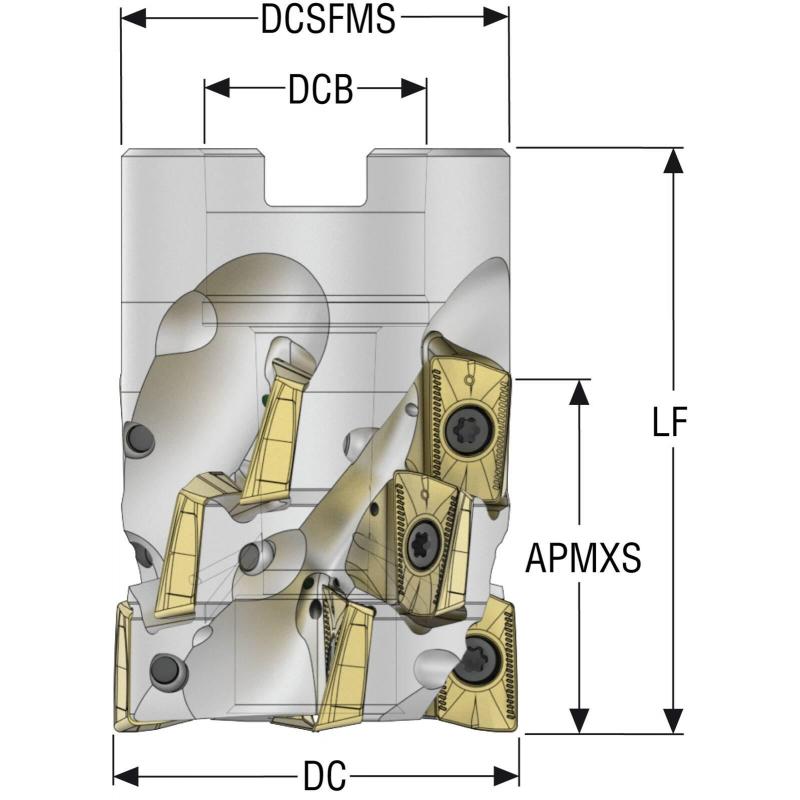

Funkční délka [mm]

95.0

Max. úhel zafrézování [deg]

1.1

Typ upnutí

Arbor

Axiální úhel čela [deg]

7.0

Max. hloubka řezu [mm]

71.0

Max. hloubka řezu v bočním směru posuvu [mm]

71.0

Hloubka unášecí drážky [mm]

8.0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

80.0

Průměr centrálního otvoru [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

75.0

Radiální úhel čela [deg]

-6.0

Šířka unášecí drážky [mm]

14.4

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

30

Max. hloubka řezu v čelním směru posuvu [mm]

9.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

157.75

Minimální průměr otvoru pro šroubovou interpolaci [mm]

143.44

Tool item surface treatment

CrN coating

Směr šroubovice břitů

RIGHT
