R220.69-04.00-RE-18.5AN Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

1.138

Maximální otáčky

6300 rpm

Objednací kód produktu

R220.69-04.00-RE-18.5AN

Označení produktu ansi

R220.69-04.00-RE-18-5AN

Item style code

308-04

Číslo položky

02722293

Počet břitů

5

Pocket seat code of the cutter

XO.X1806

Datamatrix on item

0

Kód tvaru destičky

X

Velikost lůžka pro břitovou destičku

18

Připojení - strana obrobku

XOMX1806 / XOEX1806

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-4.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

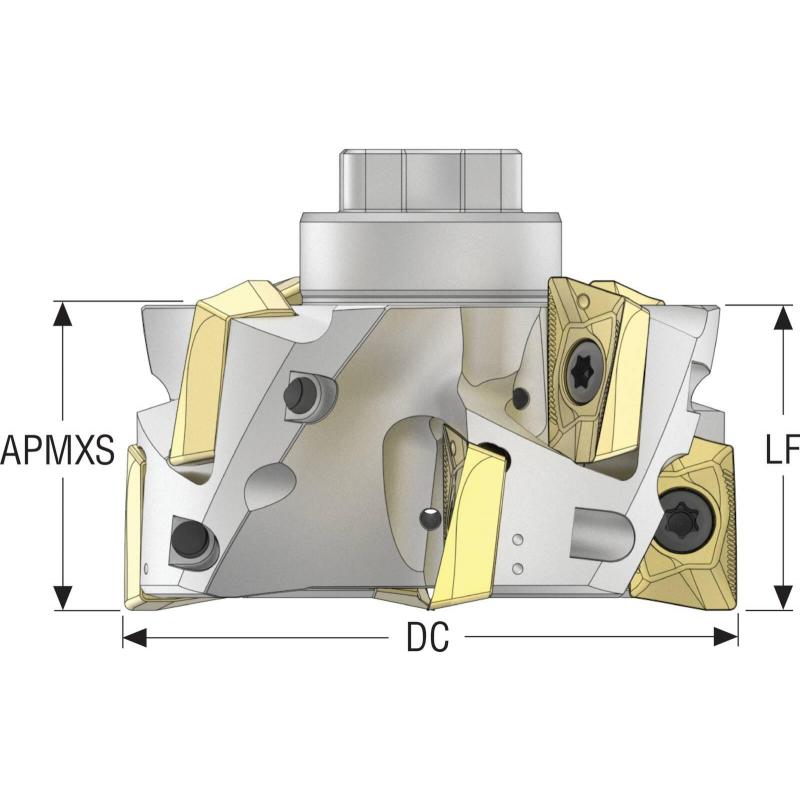

Funkční délka [mm]

31.4

Axiální úhel čela [deg]

6.5

Max. hloubka řezu [mm]

31.4

Max. hloubka řezu v bočním směru posuvu [mm]

31.4

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

101.6

Radiální úhel čela [deg]

-4.0

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

10

Maximální průměr otvoru pro šroubovou interpolaci [mm]

200.7

Minimální průměr otvoru pro šroubovou interpolaci [mm]

184.8

Tool item surface treatment

Nickel coating

Směr šroubovice břitů

RIGHT
