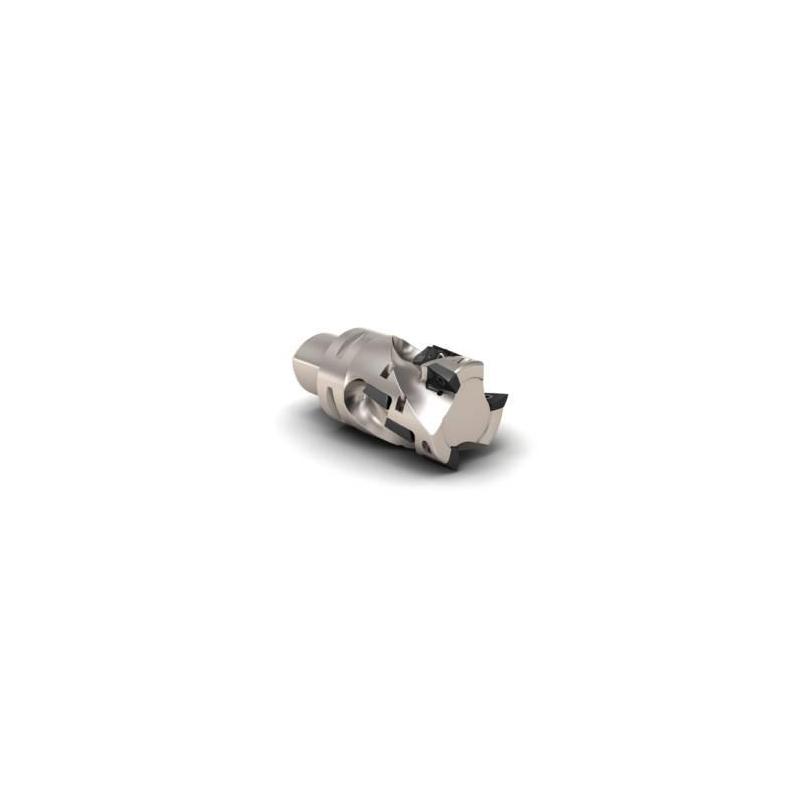

C6-R217.69-050-062-18.3AN Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

1.422

Celková délka

137.0 mm

Maximální otáčky

8900 rpm

Objednací kód produktu

C6-R217.69-050-062-18.3AN

Označení produktu ansi

C6-R217.69-050-062-18.3AN

Item style code

307-07

Číslo položky

02717919

Počet břitů

3

Připojení - strana stroje

C6

Pocket seat code of the cutter

XO.X1806

Datamatrix on item

0

Kód tvaru destičky

X

Velikost lůžka pro břitovou destičku

18

Připojení - strana obrobku

XOMX1806 / XOEX1806

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-7.5

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

99.0

Max. úhel zafrézování [deg]

3.0

Typ upnutí

Seco-Capto

Axiální úhel čela [deg]

5.5

Max. hloubka řezu [mm]

62.0

Max. hloubka řezu v bočním směru posuvu [mm]

62.0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

50.0

Průměr stykové plochy ze strany stroje [mm]

63.0

Radiální úhel čela [deg]

-7.5

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

12

Max. hloubka řezu v čelním směru posuvu [mm]

10.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

97.5

Minimální průměr otvoru pro šroubovou interpolaci [mm]

81.6

Tool item surface treatment

Nickel coating

Směr šroubovice břitů

RIGHT

Využitelná max. délka [mm]

73.0
