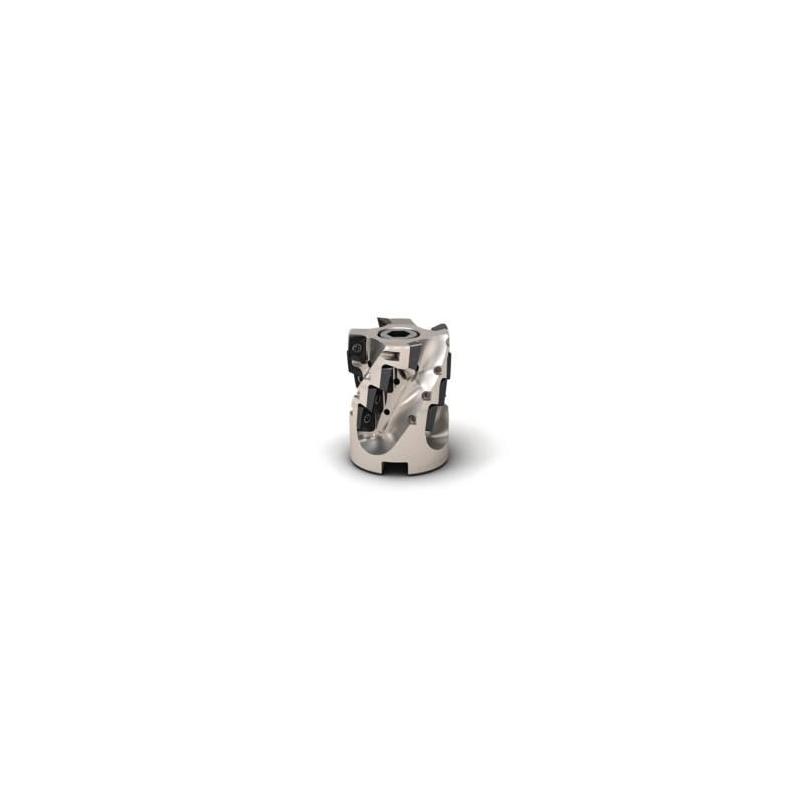

R220.69-00063-033-12.5AN Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.921

Maximální otáčky

13200 rpm

Objednací kód produktu

R220.69-00063-033-12.5AN

Označení produktu ansi

R220.69-00063-033-12.5AN

Item style code

308-04

Číslo položky

02709956

Počet břitů

5

Pocket seat code of the cutter

XO.X1204

Datamatrix on item

0

Kód tvaru destičky

X

Velikost lůžka pro břitovou destičku

12

Připojení - strana obrobku

XOMX1204 / XOEX1204

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-6.4

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

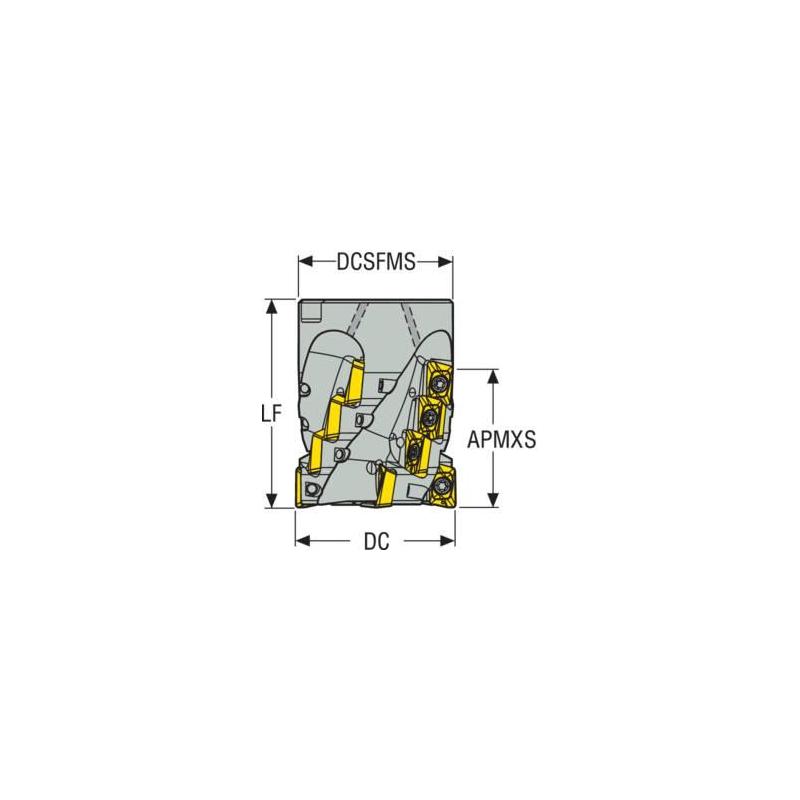

Funkční délka [mm]

63.0

Max. úhel zafrézování [deg]

1.5

Typ upnutí

Arbor

Axiální úhel čela [deg]

8.0

Max. hloubka řezu [mm]

33.0

Max. hloubka řezu v bočním směru posuvu [mm]

33.0

Hloubka unášecí drážky [mm]

7.0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

63.0

Průměr centrálního otvoru [mm]

27.0

Průměr stykové plochy ze strany stroje [mm]

62.0

Radiální úhel čela [deg]

-6.4

Šířka unášecí drážky [mm]

12.4

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

15

Max. hloubka řezu v čelním směru posuvu [mm]

7.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

124.25

Minimální průměr otvoru pro šroubovou interpolaci [mm]

113.12

Tool item surface treatment

Nickel coating

Směr šroubovice břitů

RIGHT
