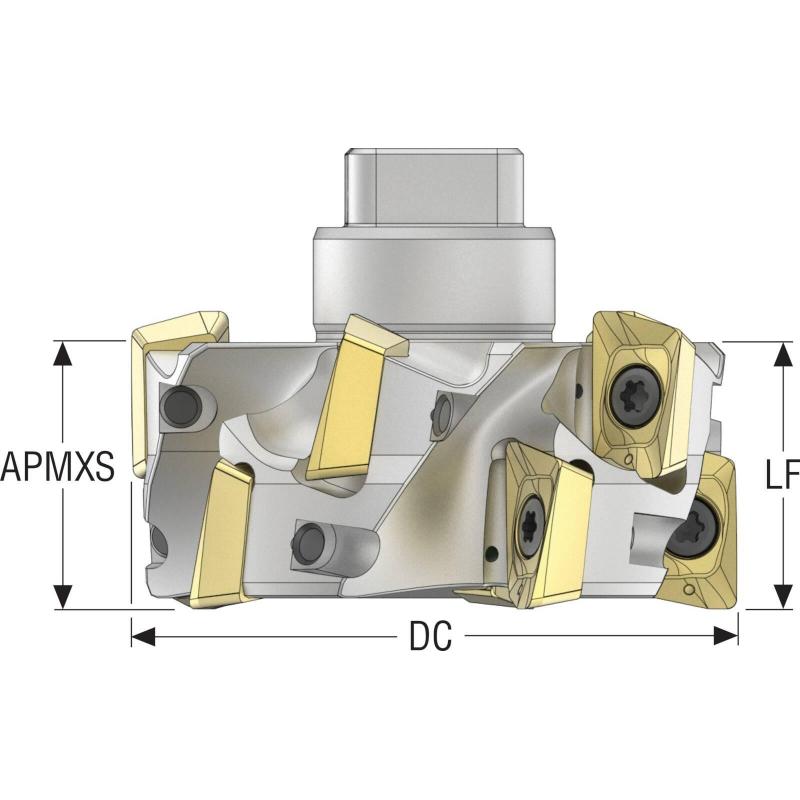

R220.69-RE063033-12.5AN Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.45

Maximální otáčky

7900 rpm

Objednací kód produktu

R220.69-RE063033-12.5AN

Označení produktu ansi

R220.69-RE063033-12.5AN

Item style code

308-04

Číslo položky

02829939

Počet břitů

5

Pocket seat code of the cutter

XO.X1204

Datamatrix on item

0

Kód tvaru destičky

X

Velikost lůžka pro břitovou destičku

12

Připojení - strana obrobku

XOMX1204 / XOEX1204

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-5.8

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

33.0

Axiální úhel čela [deg]

7.0

Max. hloubka řezu [mm]

32.4

Max. hloubka řezu v bočním směru posuvu [mm]

32.4

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

63.0

Radiální úhel čela [deg]

-5.8

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

15

Maximální průměr otvoru pro šroubovou interpolaci [mm]

124.25

Minimální průměr otvoru pro šroubovou interpolaci [mm]

113.12

Tool item surface treatment

Nickel coating

Směr šroubovice břitů

RIGHT
