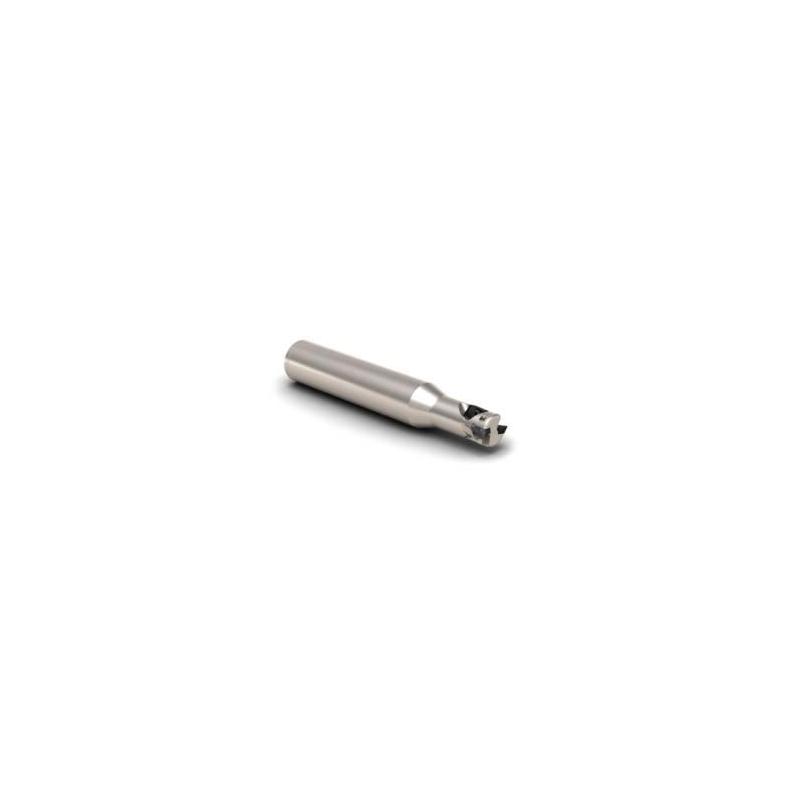

R217.69-1616.0-15-06.3N Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.157

Celková délka

110.0 mm

Délka stopky [mm]

80.0

Maximální otáčky

48000 rpm

Objednací kód produktu

R217.69-1616.0-15-06.3N

Označení produktu ansi

R217.69-1616.0-15-06.3N

Item style code

307-07

Číslo položky

02709314

Počet břitů

3

Pocket seat code of the cutter

XO.X0602

Datamatrix on item

0

Kód tvaru destičky

X

Velikost lůžka pro břitovou destičku

06

Připojení - strana obrobku

XOMX0602 / XOEX0602

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Průměr stopky / otvoru pro trn [mm]

16.0

Ortogonální úhel čela [deg]

-7.3

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

4.0

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

8.0

Max. hloubka řezu [mm]

15.0

Max. hloubka řezu v bočním směru posuvu [mm]

15.0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

16.0

Radiální úhel čela [deg]

-7.3

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

9

Max. hloubka řezu v čelním směru posuvu [mm]

3.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

31.25

Minimální průměr otvoru pro šroubovou interpolaci [mm]

26.48

Vysunutá délka [mm]

62.0

Tool item surface treatment

Nickel coating

Směr šroubovice břitů

RIGHT

Využitelná max. délka [mm]

30.0
