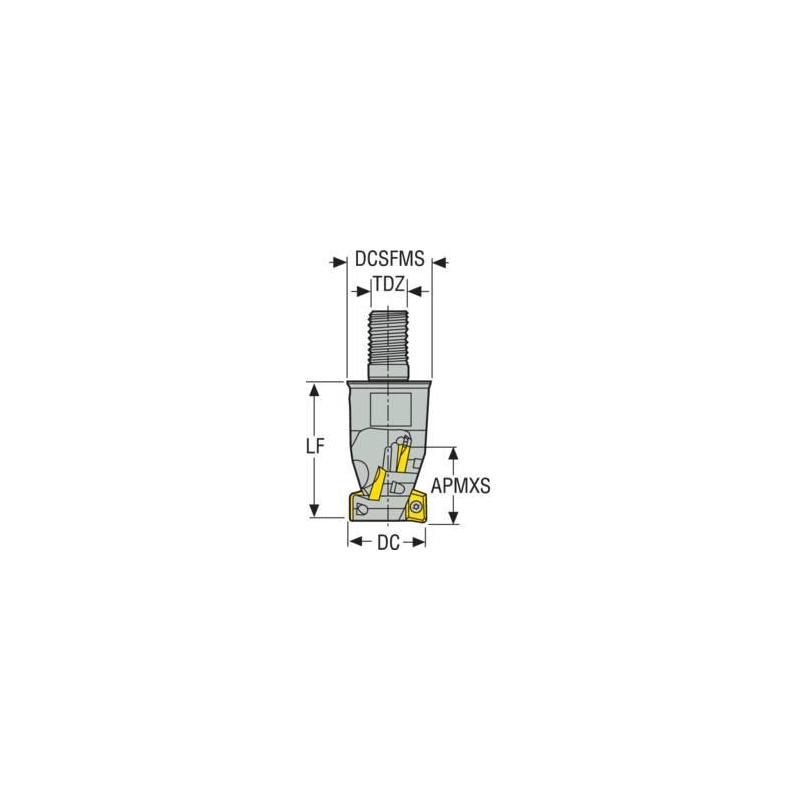

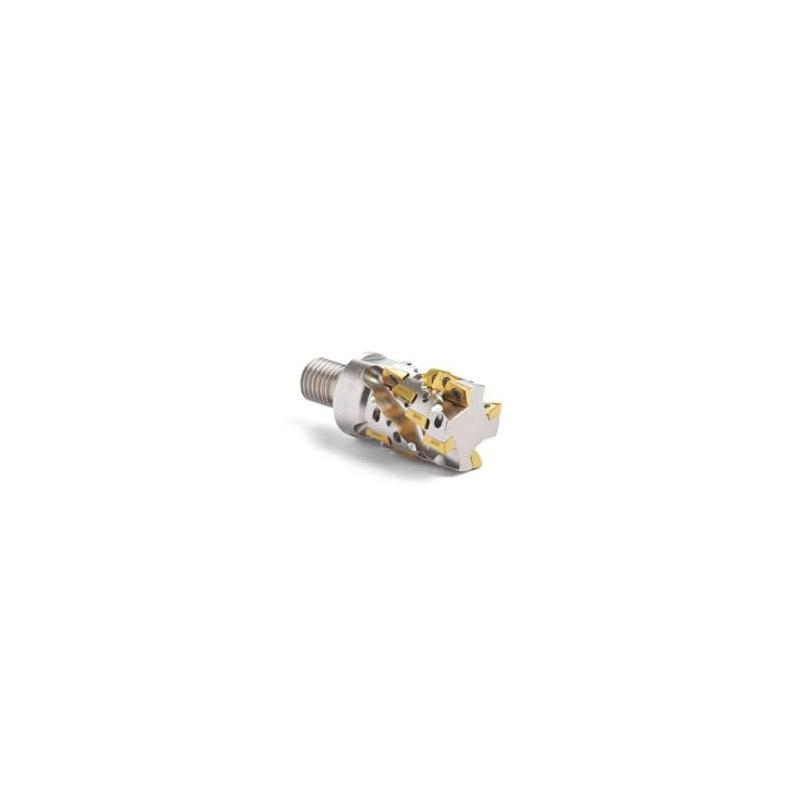

R217.69-0814.RE-15-06.2N Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.024

Celková délka

42.75 mm

Maximální otáčky

51200 rpm

Objednací kód produktu

R217.69-0814.RE-15-06.2N

Označení produktu ansi

R217.69-0814.RE-15-06.2N

Item style code

307-07

Číslo položky

02709297

Počet břitů

2

Pocket seat code of the cutter

XO.X0602

Datamatrix on item

0

Kód tvaru destičky

X

Velikost lůžka pro břitovou destičku

06

Velikost závitu

M8

Připojení - strana obrobku

XOMX0602 / XOEX0602

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-8.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

25.0

Max. úhel zafrézování [deg]

5.0

Typ upnutí

Combimaster

Axiální úhel čela [deg]

7.2

Max. hloubka řezu [mm]

15.0

Max. hloubka řezu v bočním směru posuvu [mm]

15.0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

14.0

Průměr stykové plochy ze strany stroje [mm]

13.2

Radiální úhel čela [deg]

-8.0

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

3.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

27.25

Minimální průměr otvoru pro šroubovou interpolaci [mm]

22.48

Tool item surface treatment

Nickel coating

Krouticí moment spoje [Nm]

25.0

Velikost klíče

11

Směr šroubovice břitů

RIGHT
