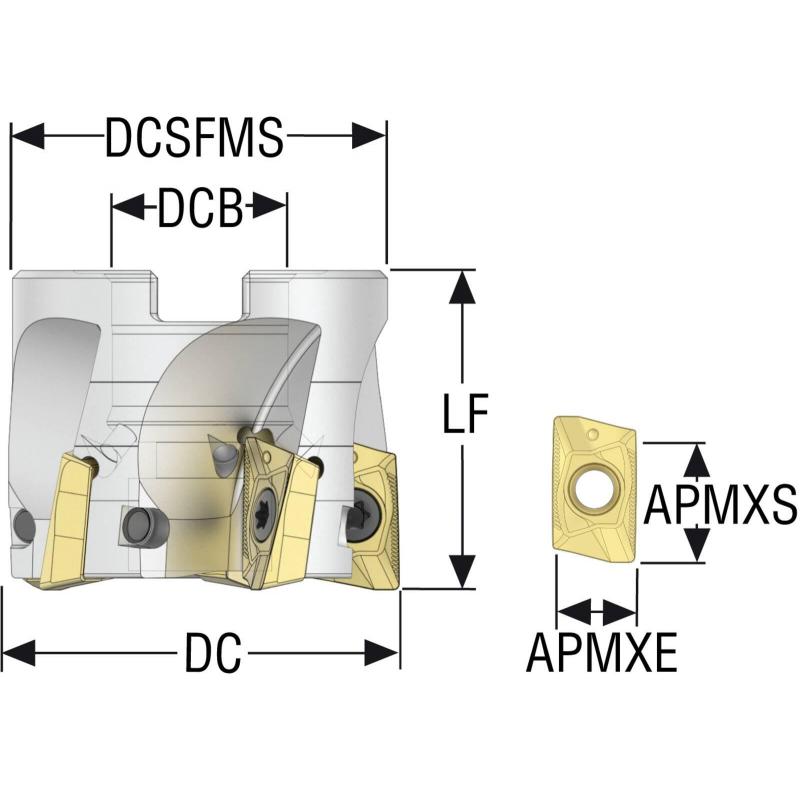

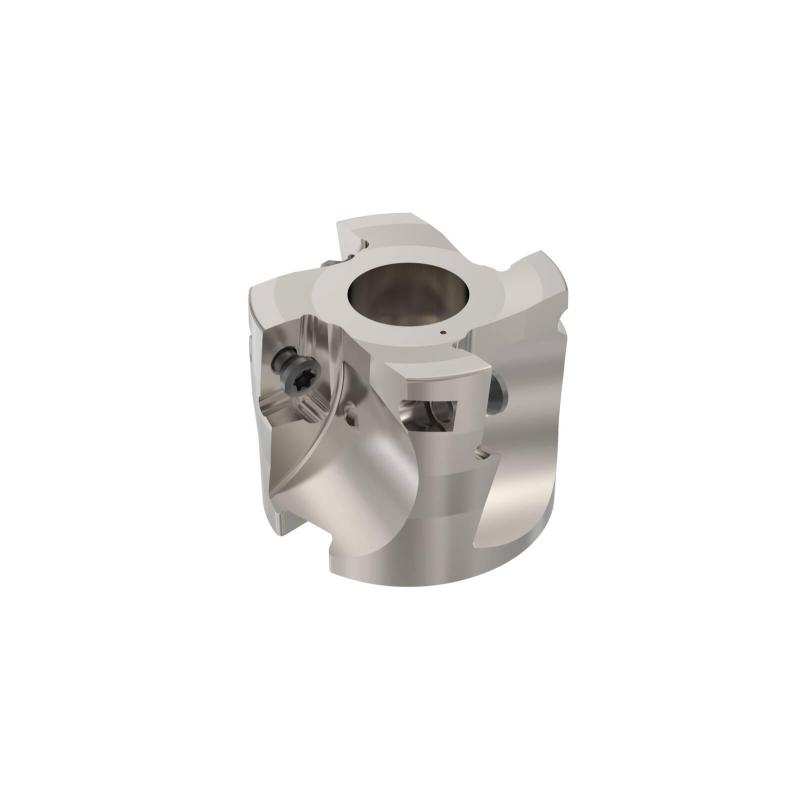

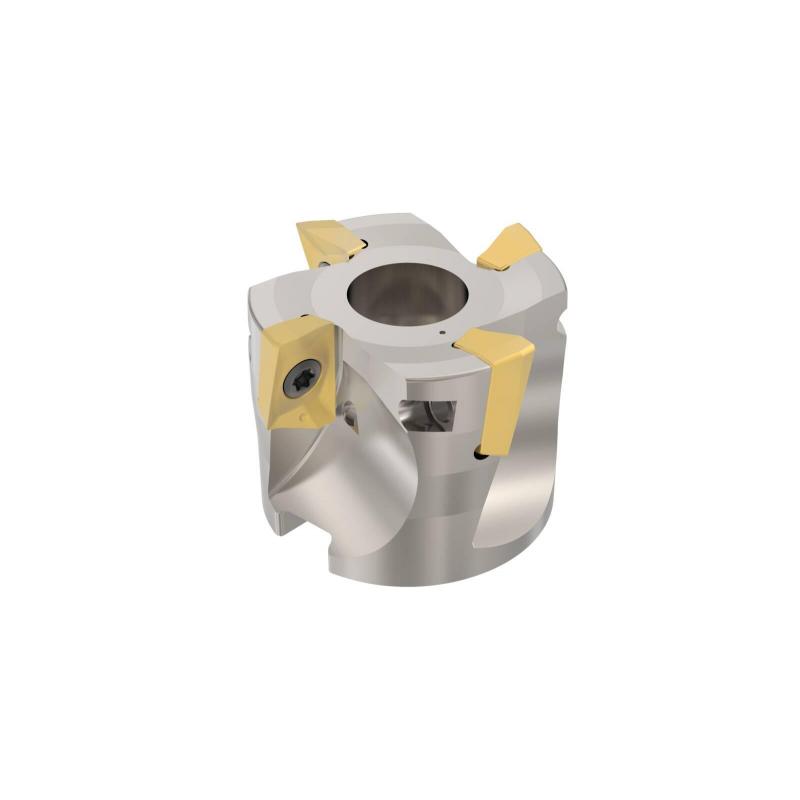

R220.69-0050-18-4AN Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.264

Maximální otáčky

8900 rpm

Objednací kód produktu

R220.69-0050-18-4AN

Označení produktu ansi

R220.69-0050-18-4AN

Item style code

308-02

Číslo položky

02701130

Pocket seat code of the cutter

XO.X1806

Připojení - strana obrobku

XOMX1806 / XOEX1806

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-6.8

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

40.0

Max. úhel zafrézování [deg]

3.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

8.0

Max. hloubka řezu [mm]

17.0

Max. hloubka řezu v bočním směru posuvu [mm]

17.0

Hloubka unášecí drážky [mm]

6.3

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

50.0

Průměr centrálního otvoru [mm]

22.0

Průměr stykové plochy ze strany stroje [mm]

47.0

Radiální úhel čela [deg]

-6.8

Šířka unášecí drážky [mm]

10.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

10.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

97.5

Minimální průměr otvoru pro šroubovou interpolaci [mm]

82.0

Tool item surface treatment

Nickel Coated
