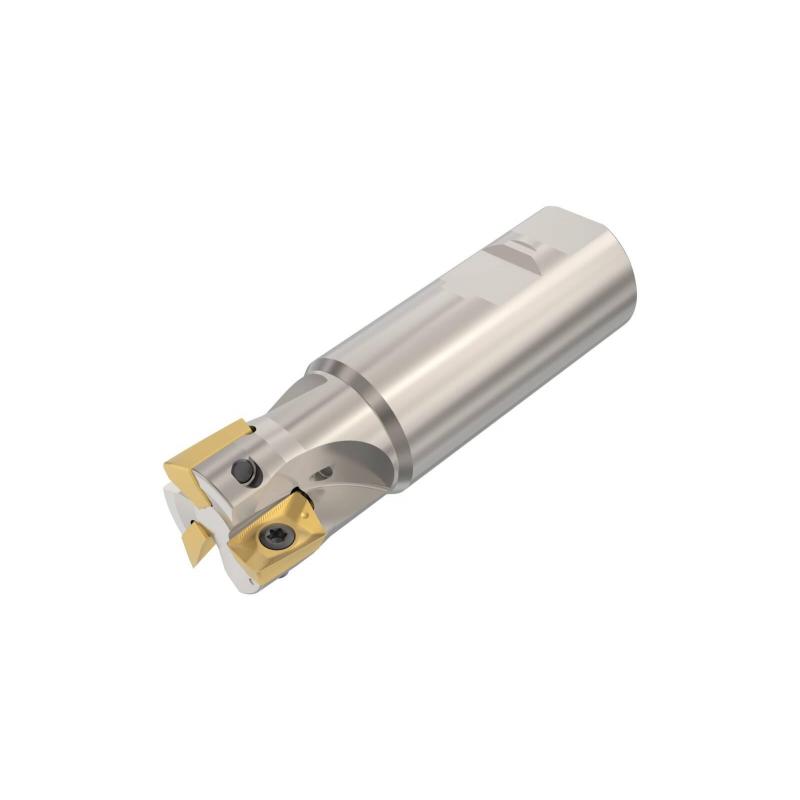

R217.69-01.25-3-18-3AN Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.58

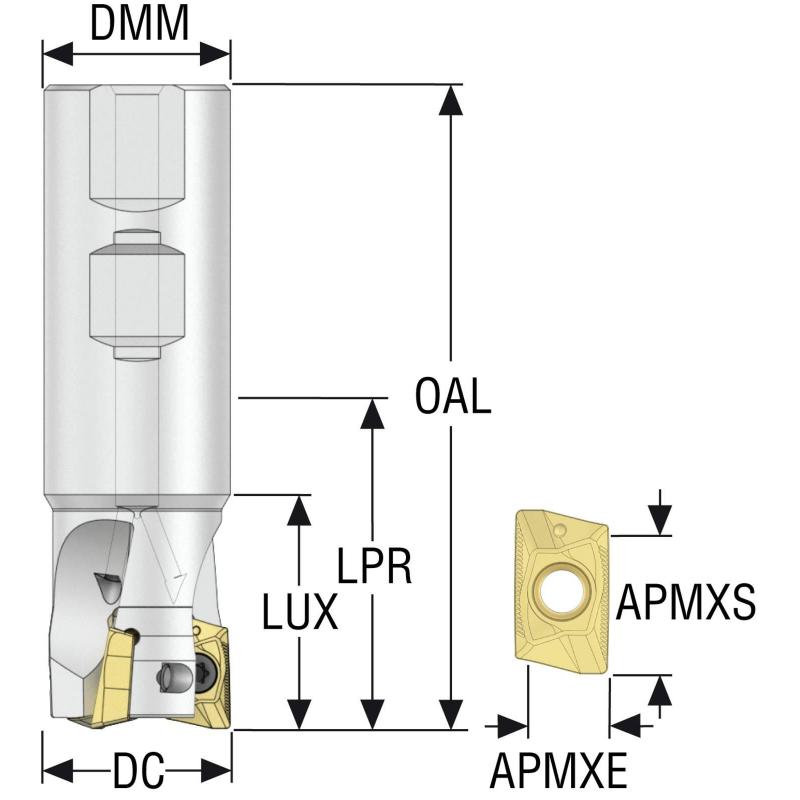

Celková délka

110.0 mm

Délka stopky [mm]

70.1

Maximální otáčky

11100 rpm

Objednací kód produktu

R217.69-01.25-3-18-3AN

Označení produktu ansi

R217.69-01.25-3-18-3AN

Item style code

307-01

Číslo položky

02694949

Pocket seat code of the cutter

XO.X1806

Připojení - strana obrobku

XOMX1806 / XOEX1806

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

31.75

Ortogonální úhel čela [deg]

-9.7

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

81.0

Max. úhel zafrézování [deg]

7.0

Typ upnutí

Weldon

Axiální úhel čela [deg]

4.7

Max. hloubka řezu [mm]

17.0

Max. hloubka řezu v bočním směru posuvu [mm]

17.0

Cutting pitch differential

0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

31.75

Radiální úhel čela [deg]

-9.7

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Max. hloubka řezu v čelním směru posuvu [mm]

10.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

61.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

45.5

Vysunutá délka [mm]

50.0

Tool item surface treatment

Nickel Coated

Využitelná max. délka [mm]

40.0
