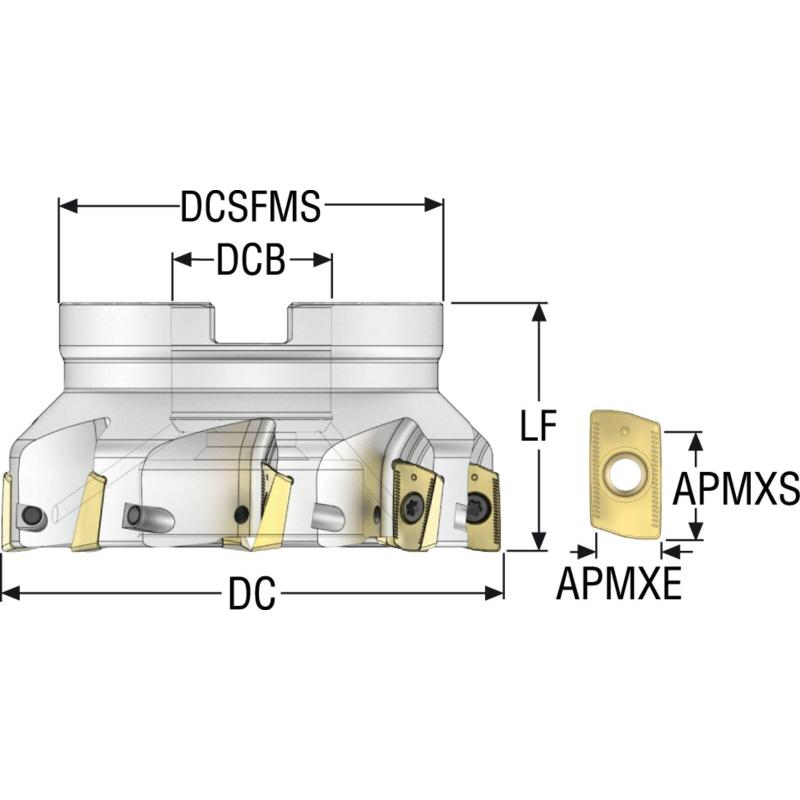

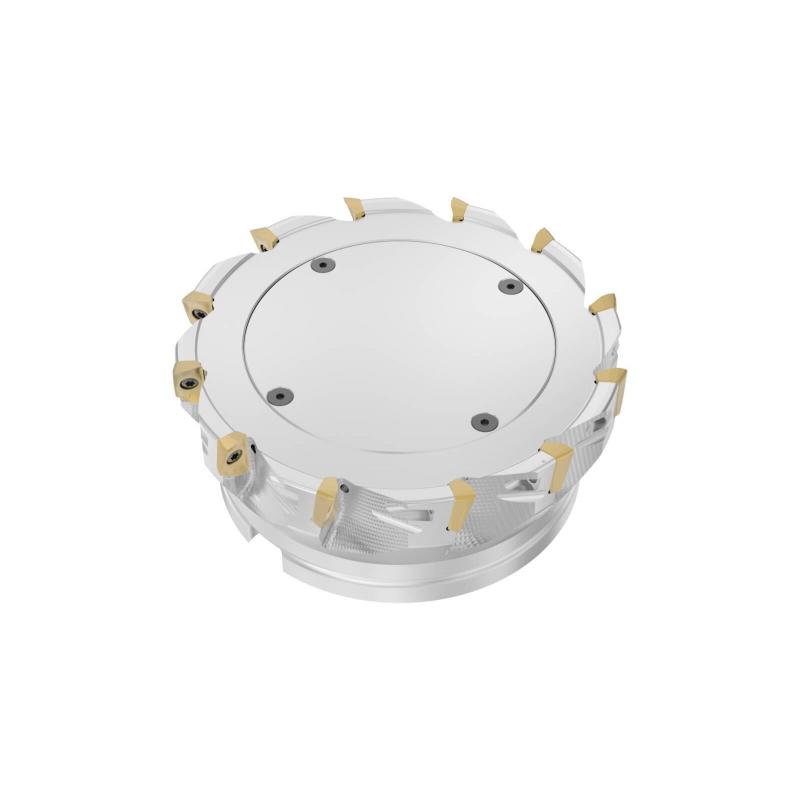

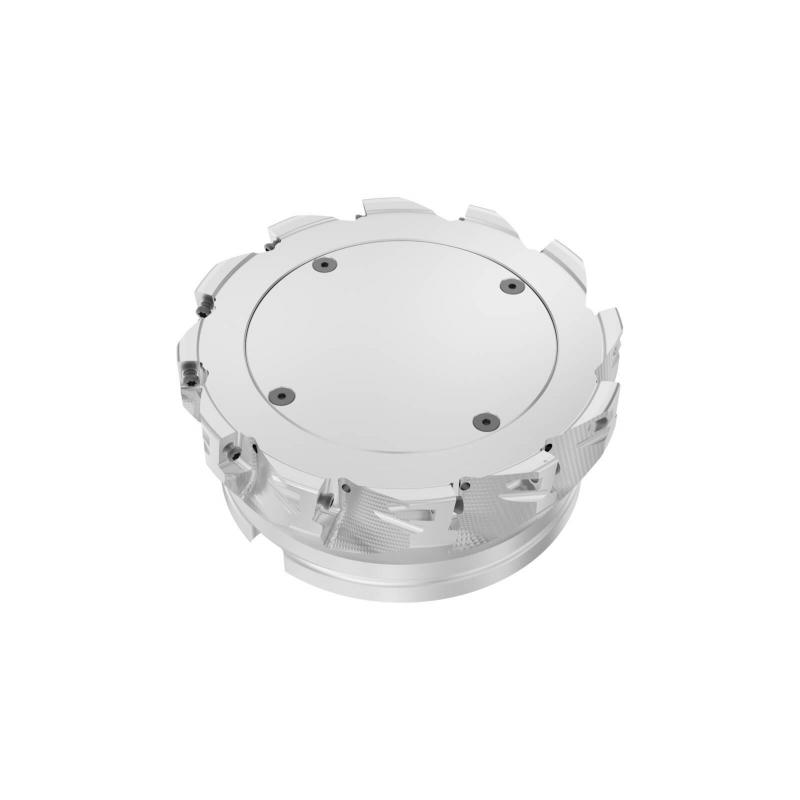

R220.69-06.00-XO16-12A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

4.405

Maximální otáčky

6700 rpm

Objednací kód produktu

R220.69-06.00-XO16-12A

Označení produktu ansi

R220.69-06.00-XO16-12A

Item style code

308-02

Číslo položky

10000967

Pocket seat code of the cutter

XO.X1605

Připojení - strana obrobku

XOMX1605 / XOEX1605

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-3.78

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

63.0

Max. úhel zafrézování [deg]

0.7

Typ upnutí

Arbor

Axiální úhel čela [deg]

9.0

Max. hloubka řezu [mm]

15.0

Max. hloubka řezu v bočním směru posuvu [mm]

15.0

Hloubka unášecí drážky [mm]

11.3

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

152.4

Průměr centrálního otvoru [mm]

50.8

Průměr stykové plochy ze strany stroje [mm]

110.0

Radiální úhel čela [deg]

-3.78

Šířka unášecí drážky [mm]

19.2

Materiál řezného prvku

Idun

Počet efektivních obvodových břitů

12

Celkový počet funkčních břitů nástroje

12

Max. hloubka řezu v čelním směru posuvu [mm]

9.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

302.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

289.0

Tool item surface treatment

Polished

Tlak chladící kapaliny [bar]

30.0
