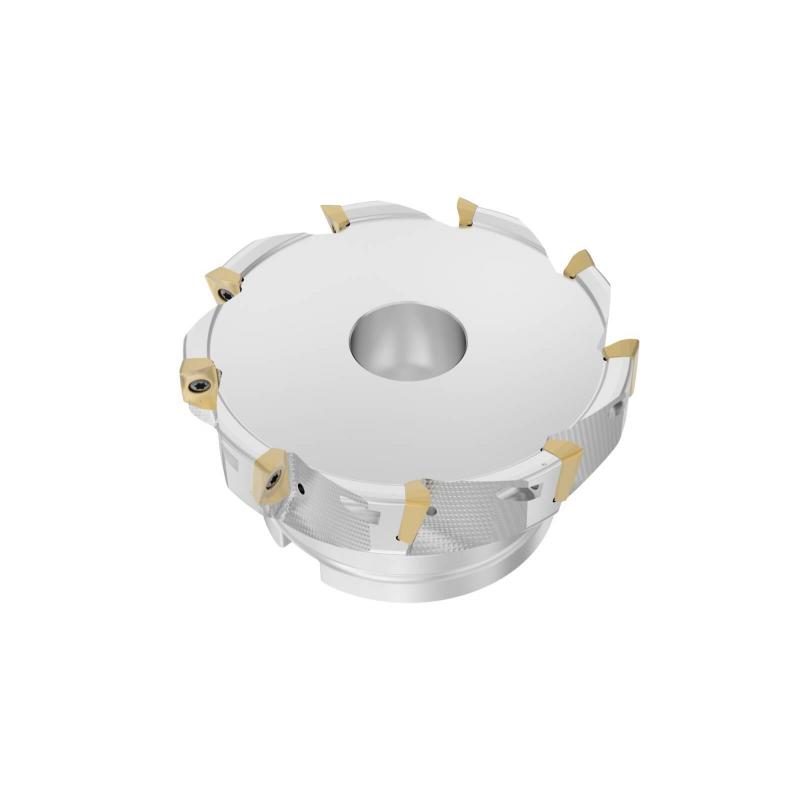

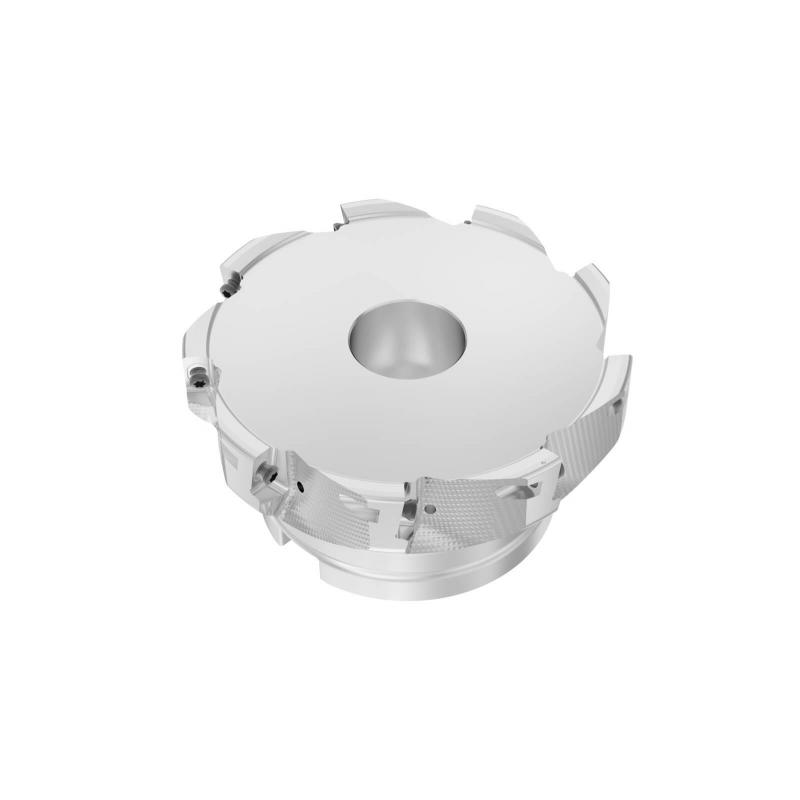

R220.69-05.00-XO16-9A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

3.38

Maximální otáčky

7400 rpm

Objednací kód produktu

R220.69-05.00-XO16-9A

Označení produktu ansi

R220.69-05.00-XO16-9A

Item style code

308-02

Číslo položky

03336151

Pocket seat code of the cutter

XO.X1605

Připojení - strana obrobku

XOMX1605 / XOEX1605

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-3.85

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

63.0

Max. úhel zafrézování [deg]

0.85

Typ upnutí

Arbor

Axiální úhel čela [deg]

9.0

Max. hloubka řezu [mm]

15.0

Max. hloubka řezu v bočním směru posuvu [mm]

15.0

Hloubka unášecí drážky [mm]

9.7

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

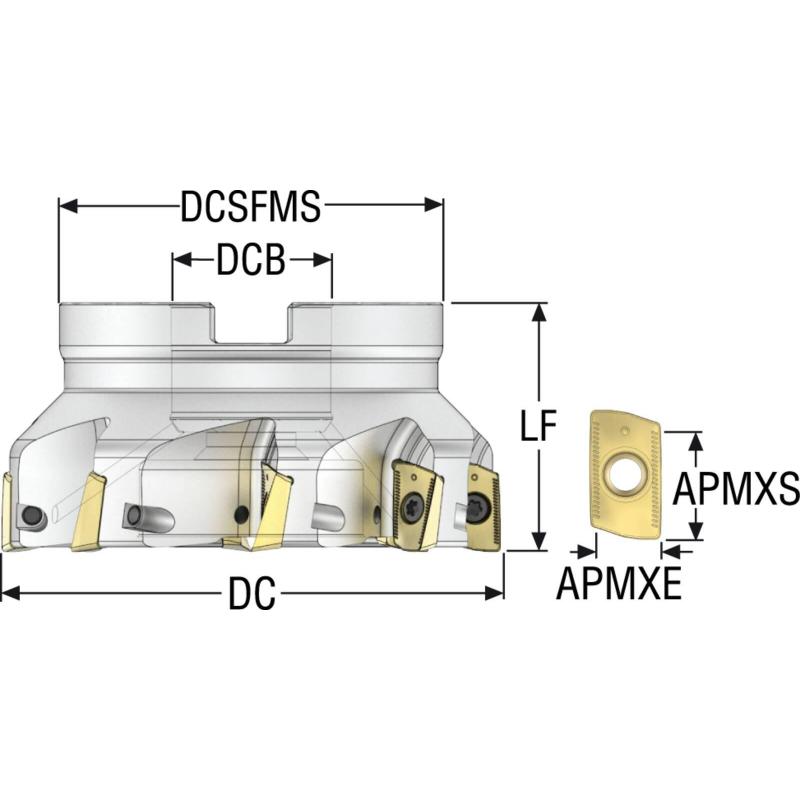

Obráběcí průměr [mm]

127.0

Průměr centrálního otvoru [mm]

38.1

Průměr stykové plochy ze strany stroje [mm]

90.0

Radiální úhel čela [deg]

-3.85

Šířka unášecí drážky [mm]

16.0

Materiál řezného prvku

Idun

Počet efektivních obvodových břitů

9

Celkový počet funkčních břitů nástroje

9

Max. hloubka řezu v čelním směru posuvu [mm]

9.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

251.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

238.0

Tool item surface treatment

Polished
