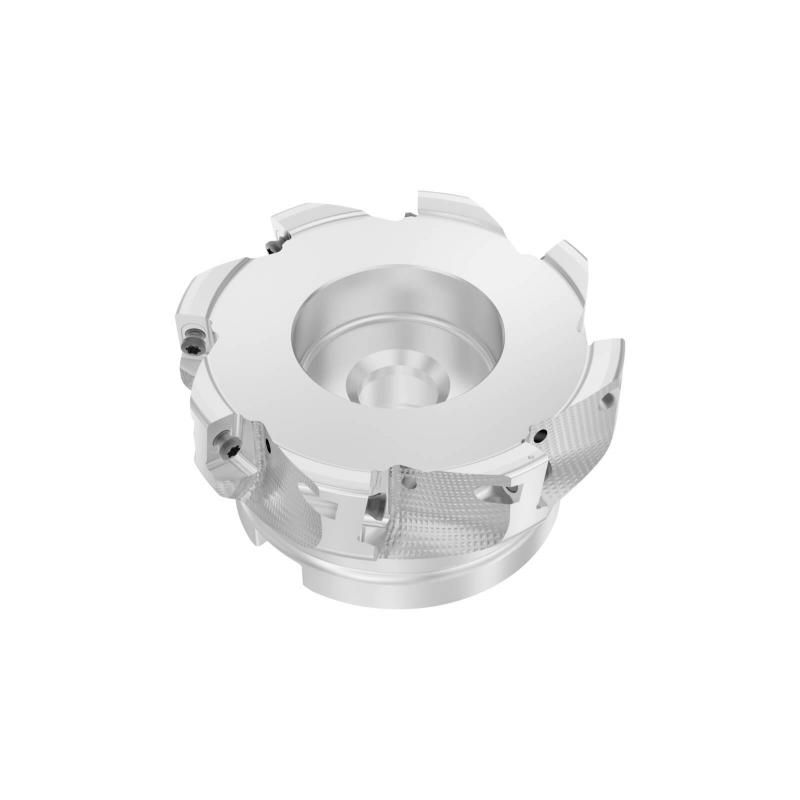

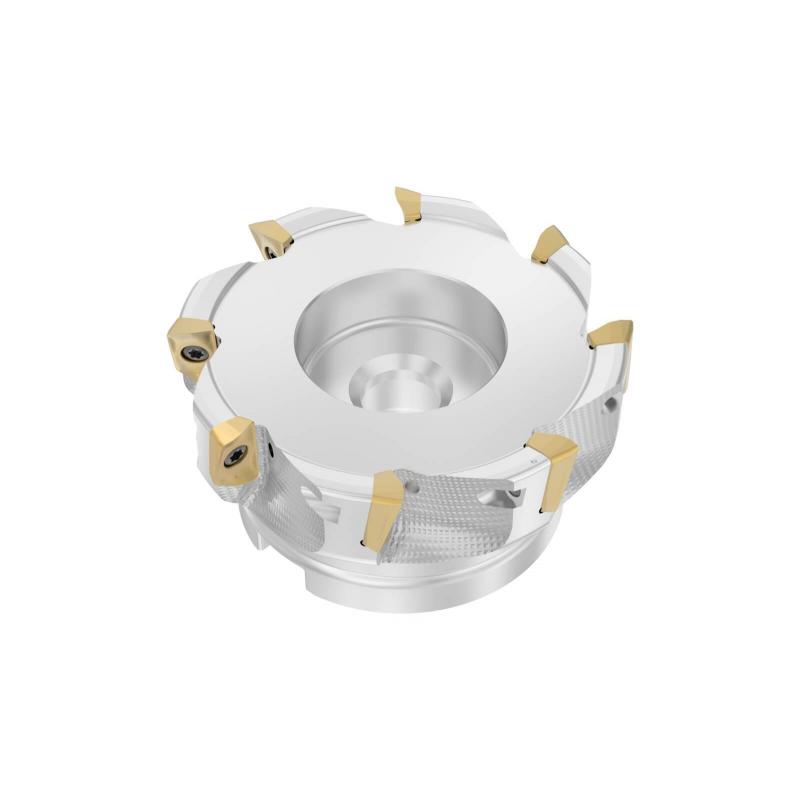

R220.69-04.00-XO16-8A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

1.905

Maximální otáčky

8300 rpm

Objednací kód produktu

R220.69-04.00-XO16-8A

Označení produktu ansi

R220.69-04.00-XO16-8A

Item style code

308-02

Číslo položky

03336149

Pocket seat code of the cutter

XO.X1605

Připojení - strana obrobku

XOMX1605 / XOEX1605

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-4.35

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

50.0

Max. úhel zafrézování [deg]

1.1

Typ upnutí

Arbor

Axiální úhel čela [deg]

9.0

Max. hloubka řezu [mm]

15.0

Max. hloubka řezu v bočním směru posuvu [mm]

15.0

Hloubka unášecí drážky [mm]

9.7

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

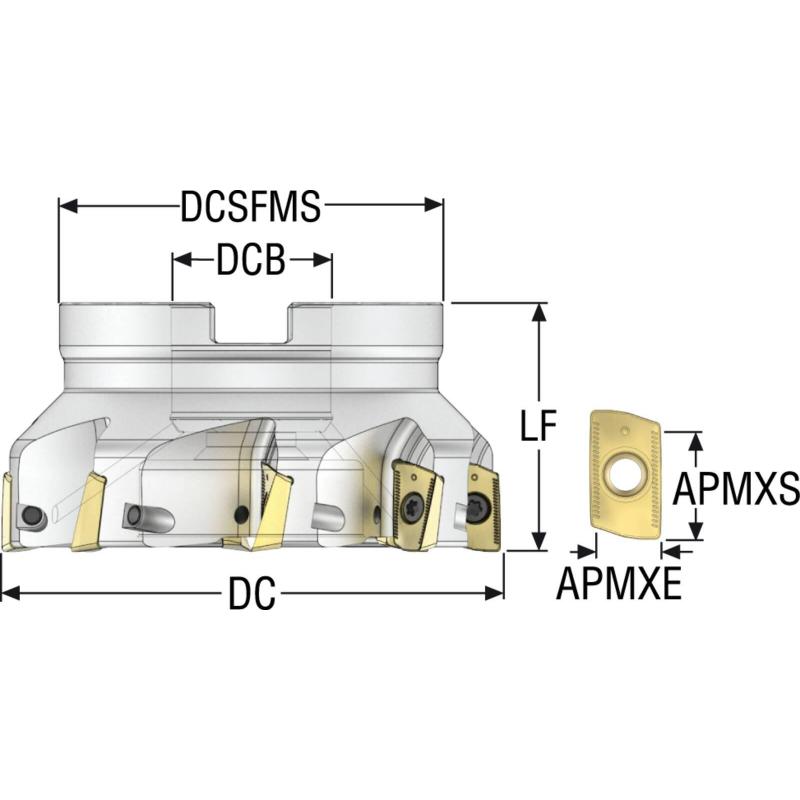

Obráběcí průměr [mm]

101.6

Průměr centrálního otvoru [mm]

38.1

Průměr stykové plochy ze strany stroje [mm]

90.0

Radiální úhel čela [deg]

-4.35

Šířka unášecí drážky [mm]

16.0

Materiál řezného prvku

Idun

Počet efektivních obvodových břitů

8

Celkový počet funkčních břitů nástroje

8

Max. hloubka řezu v čelním směru posuvu [mm]

9.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

200.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

187.0

Tool item surface treatment

Polished
