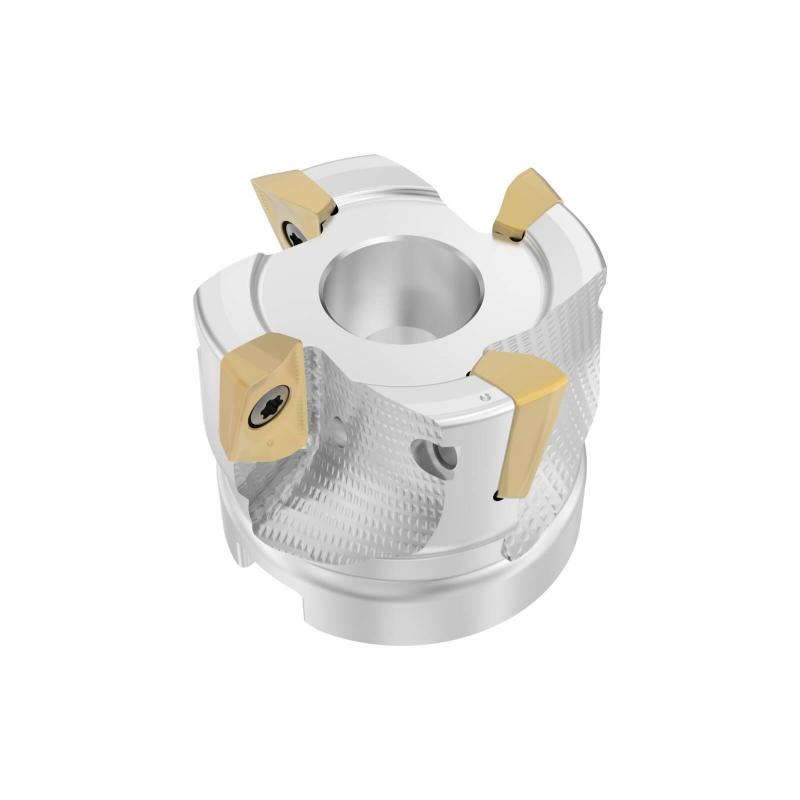

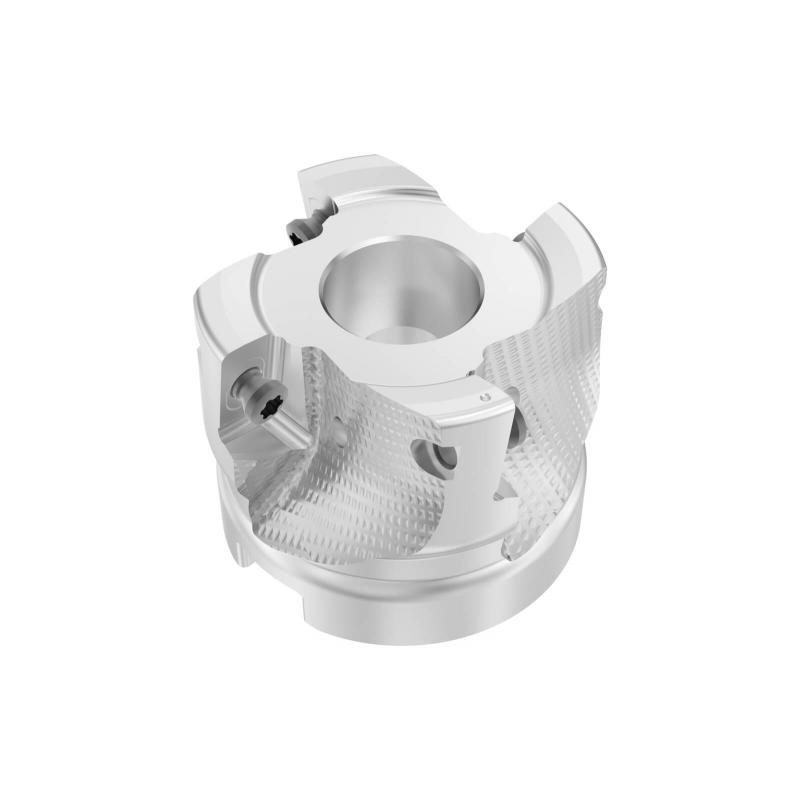

R220.69-01.50-XO16-4A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.18

Maximální otáčky

13500 rpm

Objednací kód produktu

R220.69-01.50-XO16-4A

Označení produktu ansi

R220.69-01.50-XO16-4A

Item style code

308-02

Číslo položky

03336141

Pocket seat code of the cutter

XO.X1605

Připojení - strana obrobku

XOMX1605 / XOEX1605

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-7.3

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

40.0

Max. úhel zafrézování [deg]

4.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

9.0

Max. hloubka řezu [mm]

15.0

Max. hloubka řezu v bočním směru posuvu [mm]

15.0

Hloubka unášecí drážky [mm]

4.2

Cutting pitch differential

1

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

38.1

Průměr centrálního otvoru [mm]

12.7

Průměr stykové plochy ze strany stroje [mm]

35.0

Radiální úhel čela [deg]

-7.3

Šířka unášecí drážky [mm]

6.6

Materiál řezného prvku

Idun

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

9.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

73.9

Minimální průměr otvoru pro šroubovou interpolaci [mm]

59.7

Tool item surface treatment

Polished
