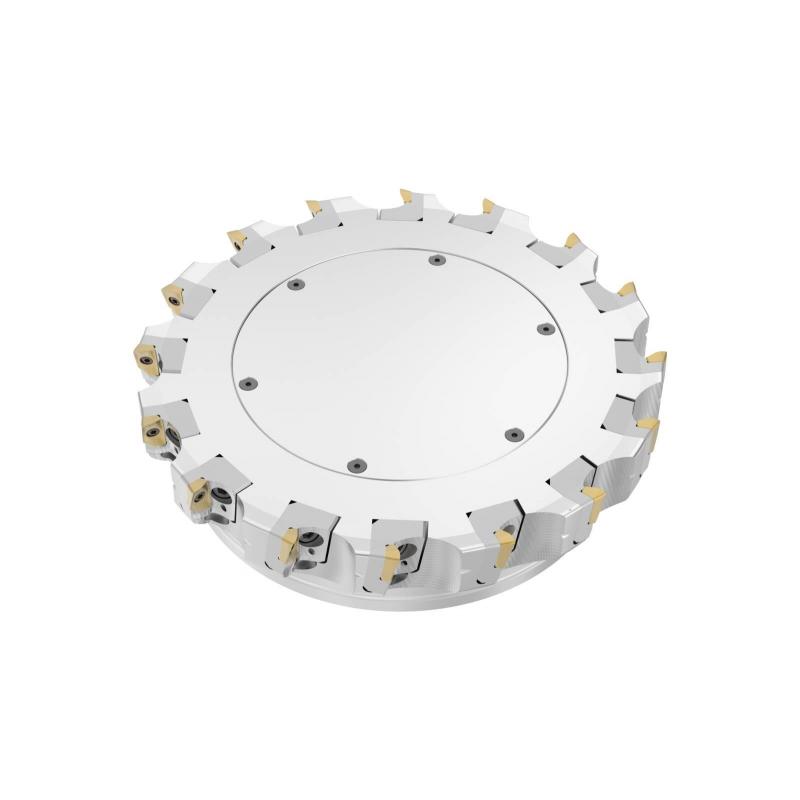

R220.69-8250-XO16-16CA Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

13.28

Maximální otáčky

5200 rpm

Objednací kód produktu

R220.69-8250-XO16-16CA

Označení produktu ansi

R220.69-8250-XO16-16CA

Item style code

308-02

Číslo položky

03336129

Pocket seat code of the cutter

XO.X1605

Připojení - strana obrobku

XOMX1605 / XOEX1605

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-2.8

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

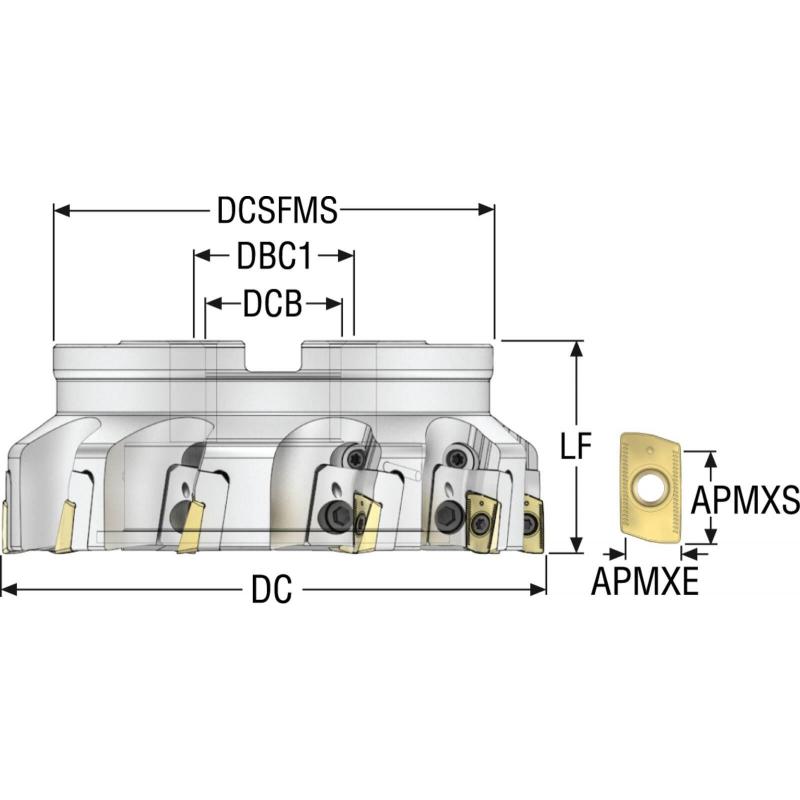

Funkční délka [mm]

63.0

Max. úhel zafrézování [deg]

0.4

Typ upnutí

Arbor

Axiální úhel čela [deg]

9.0

Max. hloubka řezu [mm]

15.0

Max. hloubka řezu v bočním směru posuvu [mm]

15.0

Hloubka unášecí drážky [mm]

14.0

Cutting pitch differential

1

Cutting pitch density [close]

Coarse

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

250.0

Průměr centrálního otvoru [mm]

60.0

Průměr stykové plochy ze strany stroje [mm]

130.0

Radiální úhel čela [deg]

-2.8

Šířka unášecí drážky [mm]

25.7

Materiál řezného prvku

Idun

Počet efektivních obvodových břitů

16

Celkový počet funkčních břitů nástroje

16

Max. hloubka řezu v čelním směru posuvu [mm]

9.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

497.7

Minimální průměr otvoru pro šroubovou interpolaci [mm]

483.5

Tool item surface treatment

Polished

Průměr rozteč. kružnice upínacích šroubů 1 [mm]

101.6

Tlak chladící kapaliny [bar]

30.0
